La etapa de Analizar proporciona retroalimentación sobre una ejecución activa de CAM Assist y la oportunidad de refinar el programa antes de enviarlo al paquete CAM. La información de progreso informativa se muestra en la pantalla y se exhiben métricas clave al finalizar el programa.
Una vista estructurada del programa está disponible tan pronto como CAM Assist ha calculado el primer conjunto de operaciones. También hay una pestaña de comparación disponible para comparar el rendimiento de las bibliotecas de herramientas seleccionadas con una alternativa.
Flujo de trabajo
La retroalimentación sobre la ejecución activa se muestra automáticamente cuando se inicia CAM Assist. De manera similar a la etapa de Evaluar, cualquier problema encontrado se muestra en el panel de Análisis de Estrategia y puede revisarse haciendo clic en ellos. El botón Enviar al paquete CAM se habilita una vez que se han generado todas las operaciones; hacer clic en este botón cerrará la interfaz de usuario de CAM Assist y enviará el programa al paquete CAM.

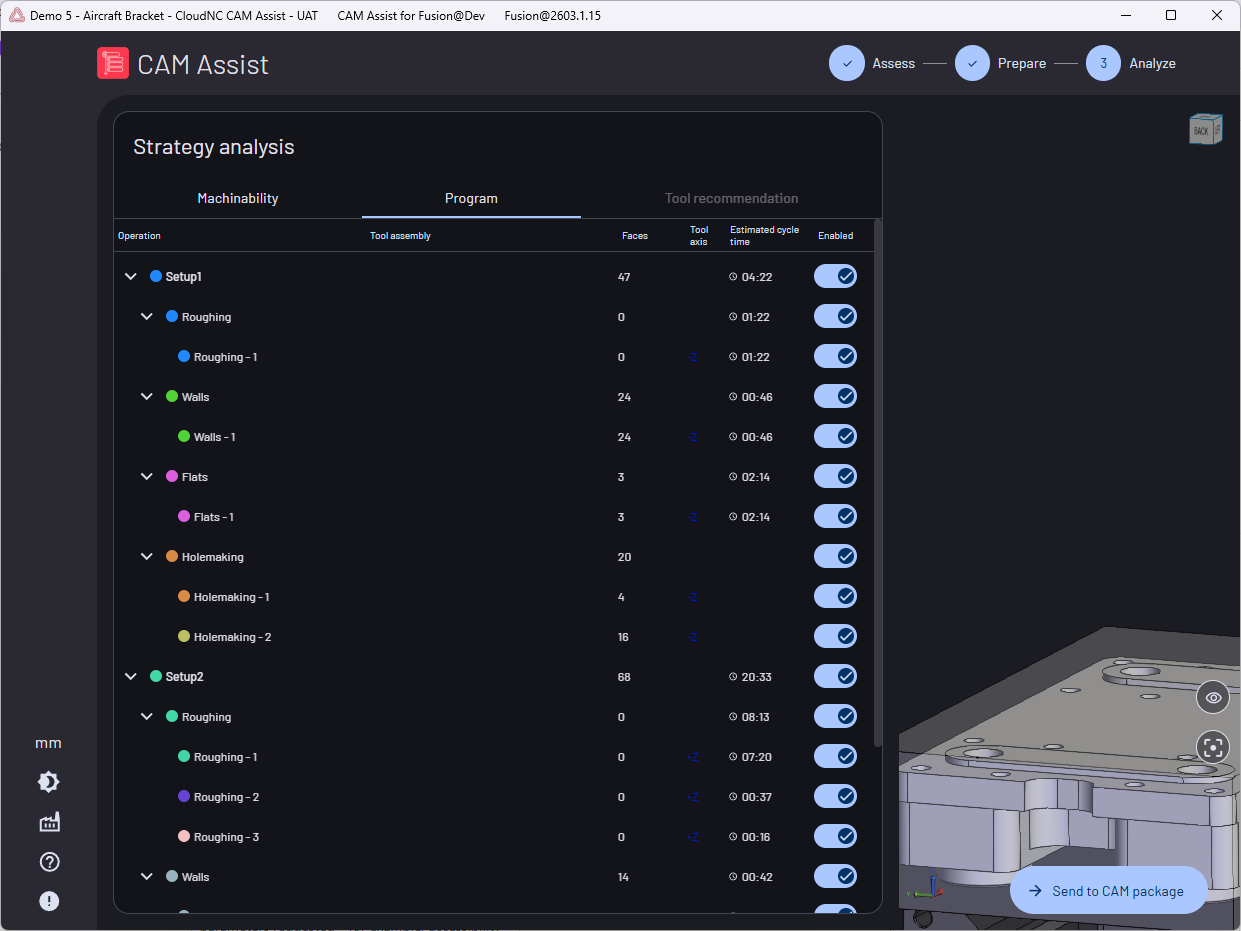

La pestaña de Programa se habilita tan pronto como se genera el primer conjunto de operaciones por parte de CAM Assist. Esto proporciona una vista estructurada del programa y una capacidad de edición para cada operación.
La pestaña de Comparación se habilita una vez que se han generado todas las operaciones y proporciona una visualización lado a lado de dos programas: uno generado utilizando las bibliotecas seleccionadas; y una alternativa generada utilizando una biblioteca teóricamente completa o un conjunto de bibliotecas alternativas de herramientas definidas en la página Mis Bibliotecas de Herramientas.
Diseño
La pantalla de Analizar proporciona una visualización contextual a la izquierda de la pantalla con una gran visualización del escenario a la derecha. El contenido de esta visualización se actualiza automáticamente a medida que avanza la ejecución activa de CAM Assist y se divide en las siguientes pestañas:
- Maquinabilidad - Retroalimentación sobre la ejecución activa de CAM Assist, incluyendo tiempo de ciclo y caras terminadas.
- Programa - Vista estructurada del programa generado.
- Comparación - Comparación lado a lado del programa solicitado con una alternativa.
- La pestaña de Programa se habilita cuando se genera el primer conjunto de operaciones por parte de CAM Assist
- La pestaña de Comparación se habilita cuando se ha generado el programa completo por parte de CAM Assist
Pestaña de maquinabilidad
|

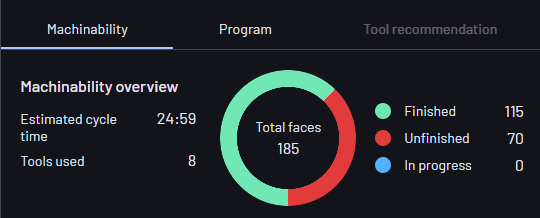

La pestaña de Maquinabilidad contiene la siguiente información:
|
Retroalimentación de maquinabilidad
|
Los problemas encontrados por CAM Assist durante la generación del programa se enumeran en el panel de retroalimentación debajo de la vista general. Estos amplían los que se muestran en la etapa de Evaluar, ya que son específicos de los setups, bibliotecas de herramientas y parámetros solicitados; por ejemplo, los problemas de accesibilidad ahora se identifican para las herramientas elegidas y pueden surgir problemas con la extensión de la herramienta. Los problemas se agrupan por tipo y se enumeran en el panel. Hacer clic en un problema hará que la pieza se vuelva translúcida y resaltará las caras afectadas en rojo. |
Pestaña de programa
|

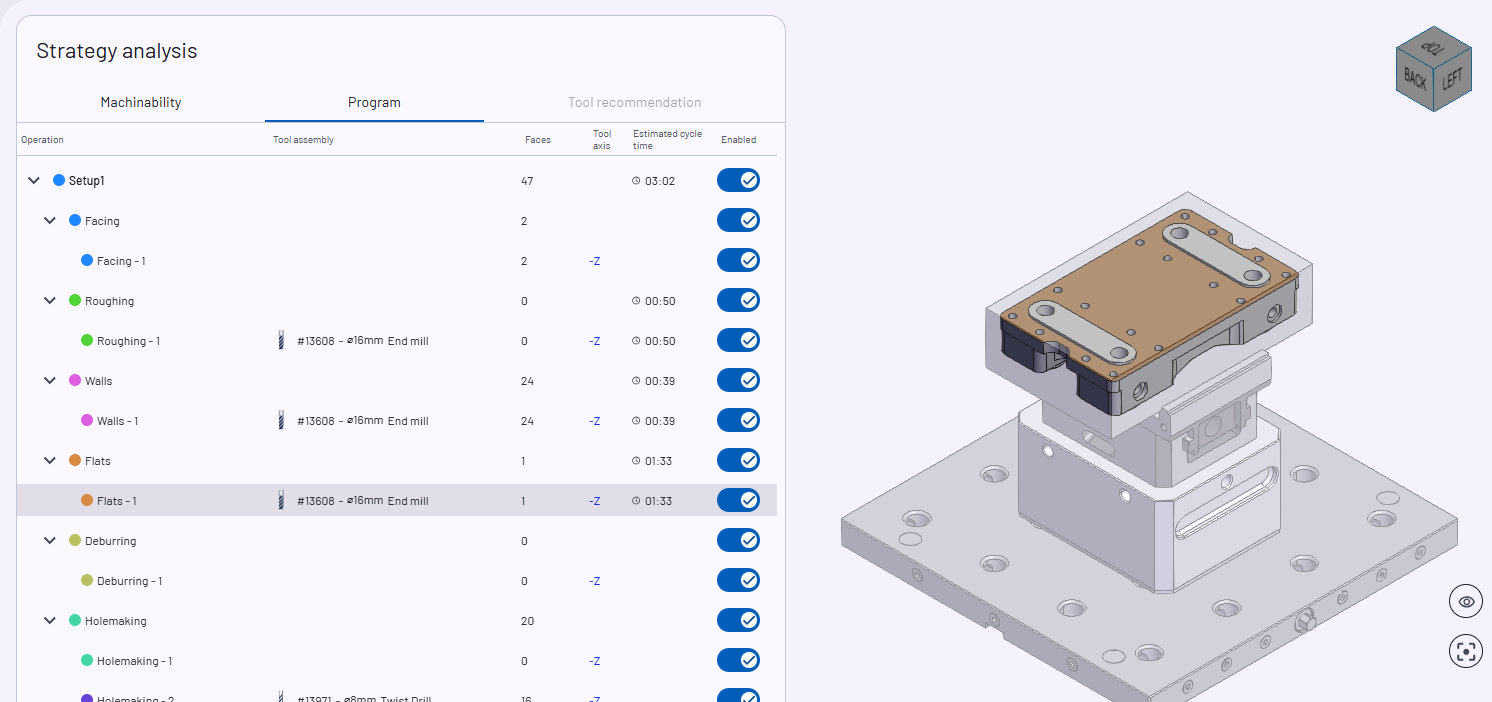

La pestaña de Programa proporciona una vista estructurada de las operaciones generadas agrupadas por setup y tipo. La siguiente información se muestra para cada operación:
|
Hacer clic en un grupo de setup u operación resaltará todas las caras terminadas o volúmenes removidos por todas las operaciones en el grupo.
Notas técnicas
Cálculo del tiempo de ciclo
Los tiempos de ciclo de operación calculados por CAM Assist son una aproximación de los tiempos de ciclo alcanzables que se calculan desde principios básicos. Las propiedades físicas de la máquina, como las aceleraciones, no se consideran, ni se consideran los movimientos de enlace o desplazamiento.
Para las operaciones de desbaste, el tiempo de ciclo se calcula a partir del volumen de material que se debe eliminar y la tasa de remoción de material de la herramienta seleccionada, utilizando valores de parámetros de corte.
Para las operaciones de finalizado, el tiempo de ciclo se calcula a partir de la distancia de corte estimada y la velocidad de avance de los parámetros de corte de la herramienta seleccionada.
