Interfaz de usuario de CAM Assist

Acerca de la interfaz de usuario de CAM Assist

CAM Assist proporciona una interfaz de usuario (UI) visualmente rica e independiente del paquete CAM que se esté utilizando. Está diseñada específicamente para guiar a los usuarios a través de una ejecución exitosa de CAM Assist con controles intuitivos y visualizaciones personalizadas.

Contenido

Redimensionar y reposicionar la ventana de CAM Assist

Componentes de navegación

Componentes de visualización

La interfaz de usuario se muestra automáticamente al iniciar CAM Assist y se cierra cuando el programa CAM generado se envía de regreso al paquete CAM. Refuerza el flujo de trabajo central de CAM Assist proporcionando una evaluación temprana de la pieza; preparación del escenario de mecanizado; y análisis del programa generado.

Flujo de trabajo de CAM Assist

En el centro de la interfaz de usuario se encuentra el flujo de trabajo diseñado para guiar a los usuarios a través de una ejecución exitosa de CAM Assist. Esto se ilustra a continuación y se explica en las siguientes páginas.

Evaluar		Preparar		Analizar
Validación de la pieza y cuerpos de stock para identificar tempranamente donde CAM Assist no se ejecutará. Esto ocurre antes de que se genere la estrategia CAM. Más sobre la etapa de Evaluar		Defina el escenario para la ejecución de CAM Assist, incluyendo las configuraciones, herramientas y funciones avanzadas de configuración. Más sobre la etapa de Preparar		Revise y edite la estrategia CAM antes de enviarla al programa CAM para la generación de la trayectoria de herramienta. Más sobre la etapa de Analizar

Redimensionar y reposicionar

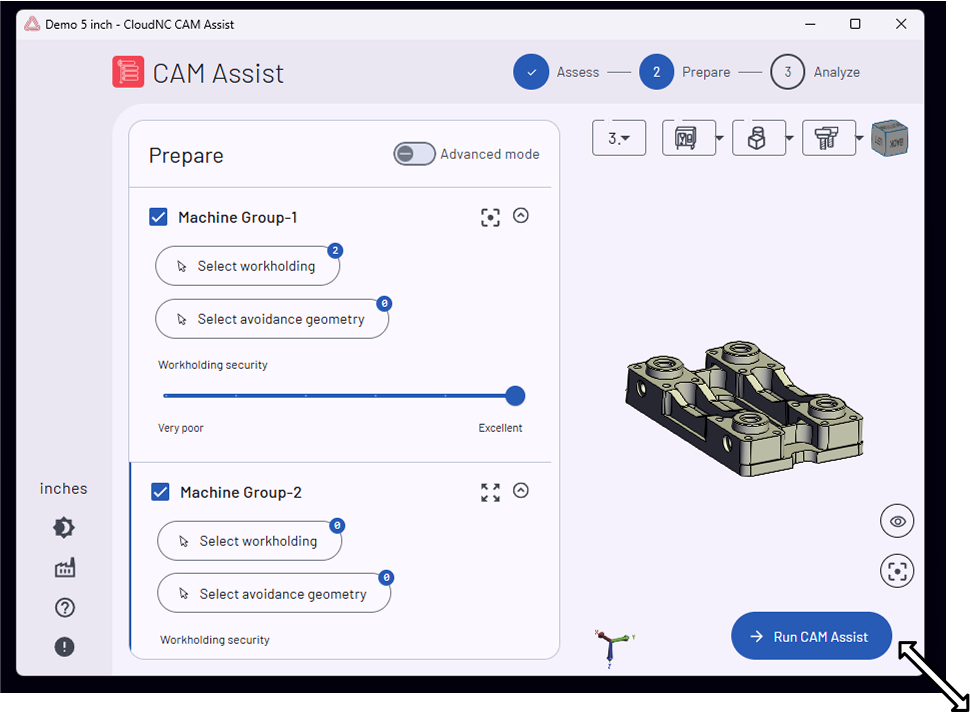

Redimensionar

CAM Assist puede ser redimensionado a lo que sea más conveniente.

Para redimensionar CAM Assist, haga clic y arrastre cualquier borde de su interfaz al tamaño requerido (el ícono de redimensionado se mostrará cuando la acción esté disponible).

Al igual que otras ventanas, CAM Assist puede ser maximizado haciendo clic en el ícono cuadrado en la esquina superior derecha.

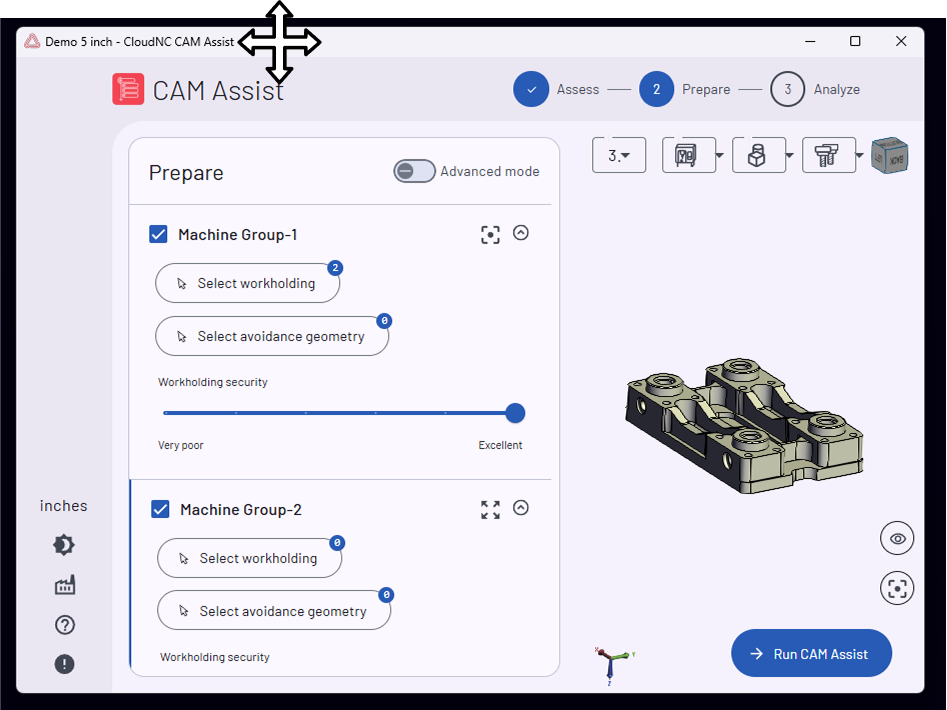

Reposicionar

CAM Assist puede ser posicionado en cualquier lugar dentro del escritorio.

Para reposicionar CAM Assist, arrastre el banner superior a la posición deseada.

Navegación en vista 3D

Acción de navegación	Interacción con el mouse
Órbita	Botón izquierdo del mouse + Mover o Botón central del mouse + Mover
Desplazarse	Botón derecho del mouse + Mover o Ctrl + Botón izquierdo del mouse + Mover
Zoom	Rueda del mouse o  Shift + Botón izquierdo del mouse + Mover

Componentes de la interfaz de usuario

La interfaz de usuario de CAM Assist incluye una variedad de componentes que son consistentes en todas las páginas. Estos incluyen controles sobre la visualización del escenario, acceso a las páginas de Configuración e identificación de la etapa activa de CAM Assist.

Componente de navegación

Descripción

Indicación de etapa activa

Un control de stepper en la esquina superior derecha de la pantalla muestra la etapa activa del flujo de trabajo de CAM Assist.

	La etapa activa de CAM Assist se muestra como el círculo azul con un número dentro.
	Las etapas completadas se muestran como círculos azules sólidos con marcas de verificación.
	Las etapas futuras se muestran como círculos contorneados con números.

Unidades activas

El primer componente en la barra de menú izquierda indica las unidades seleccionadas actualmente.

CAM Assist es igualmente cómodo trabajando en unidades métricas o imperiales, haga clic en las unidades actuales para cambiar,


Modo claro / oscuro

Control sobre la paleta de colores utilizada en toda la interfaz de usuario.

Mi Taller

Muestra un submenú con enlaces a las máquinas, materiales y páginas de configuración de la biblioteca de herramientas.
