Evaluación del archivo CAD antes de ejecutar CAM Assist o, "verificación previa a la ejecución" se utiliza para comprobar que la información de la pieza y el montaje es adecuada para CAM Assist.
Contenido
La etapa de Evaluación proporciona una evaluación temprana del escenario de mecanizado proporcionado a CAM Assist. Cualquier problema con el escenario se presenta en una lista con una evaluación de severidad y posibles pasos para la resolución.
Flujo de trabajo
Una evaluación se activa automáticamente cuando se lanza CAM Assist y se realiza mientras se carga la interfaz de usuario. Los problemas se enumeran a medida que CAM Assist los descubre y se proporciona un gráfico resumen al finalizar.
El progreso hacia la etapa Preparar está disponible una vez que se ha completado la evaluación, ya sea haciendo clic en el indicador de etapa activa; haciendo clic en el hiperenlace de la tarjeta; o haciendo clic en el botón Ir a Preparar.
Fase de evaluación
Cuando se carga inicialmente una pieza en CAM Assist, se ejecutará la fase de evaluación.
Mientras se carga la pieza, CAM Assist la examinará en busca de características que podrían no ser mecanizables. La pantalla de Evaluación proporciona una visualización contextual a la izquierda de la pantalla con una gran visualización del escenario a la derecha. El contenido de la visualización se actualiza automáticamente a medida que avanza la evaluación e incluye un resumen de los resultados en forma de gráfico circular cuando se completa.
Panel de análisis de la pieza
El panel de análisis de la pieza proporciona una vista rápida de cuán aceptable es la pieza para CAM Assist. Si se detectan problemas con la pieza, la tarjeta cambia y el gráfico de resultados muestra el número de mensajes severos y de advertencia. También se mostrará una lista de tipos de problemas en la parte inferior de la tarjeta.

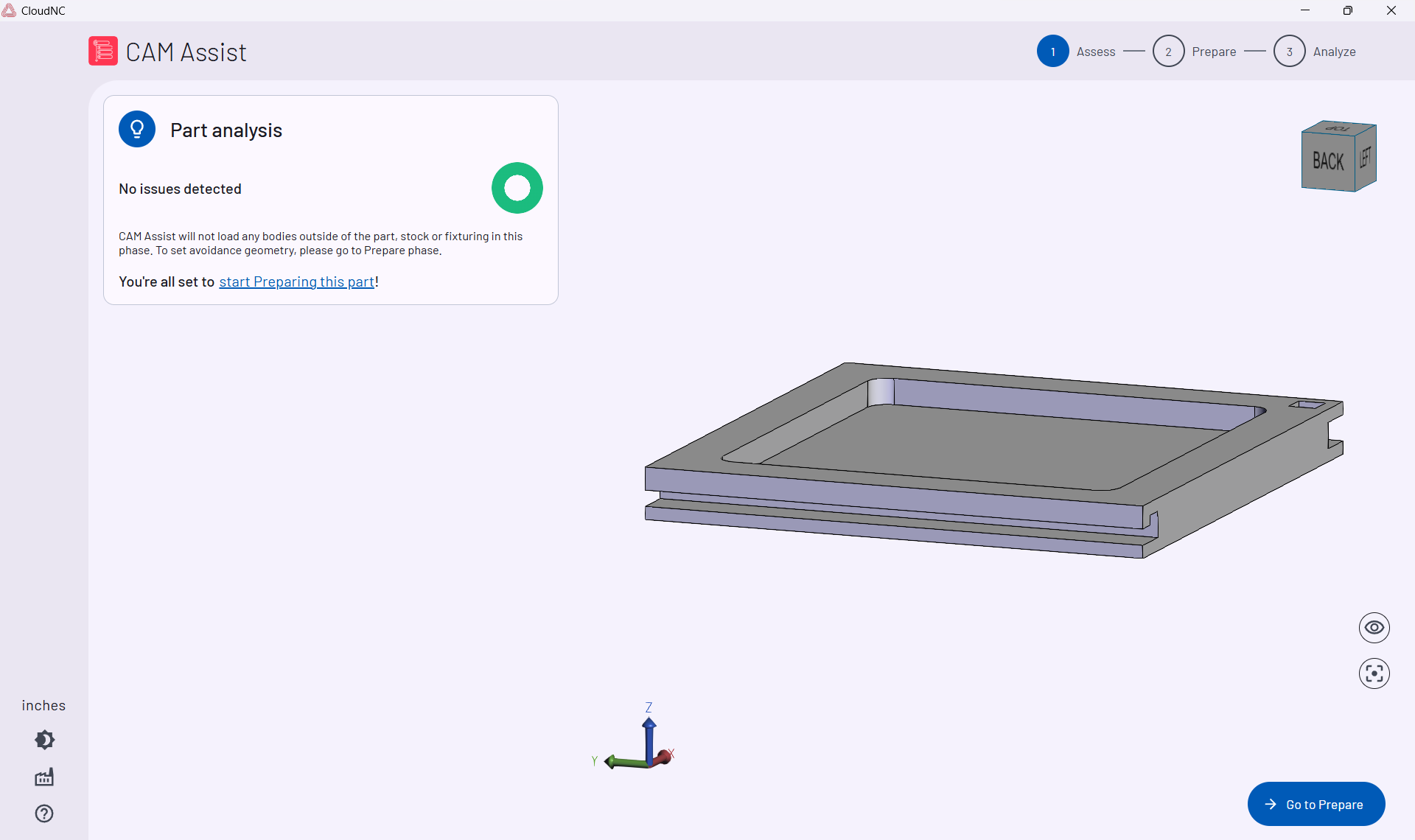

Si no hay problemas, el gráfico de evaluación estará completamente coloreado de verde (como arriba), y los mensajes indicarán que la pieza está lista para la fase Preparar.
Si hay problemas, se presentará el número de problemas detectados, junto con una indicación de severidad.

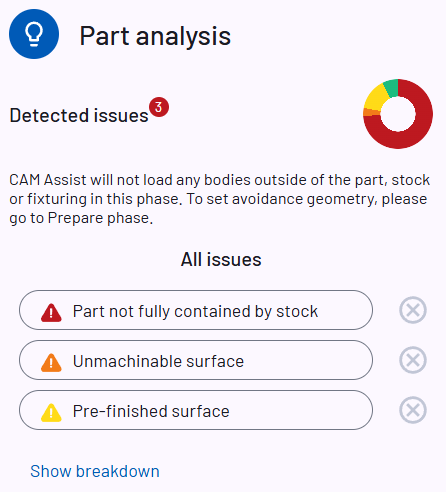

En el ejemplo que se muestra aquí, hay tres (3) problemas detectados, uno de cada categoría.
Examinando problemas
Hay diferentes categorías de advertencias que CAM Assist puede indicar:
-
Amarillo - Estos son problemas menores que pueden ser expectativas del usuario, o pueden no tener consecuencias graves para el mecanizado. Una advertencia común en esta categoría es si el material está alineado con la cara de la pieza (CAM Assist requiere un margen de material entre la pieza y el material para crear una operación).
-
Naranja - Estos son problemas mayores. Si no se abordan, hay una alta probabilidad de que CAM Assist produzca resultados insatisfactorios. Un ejemplo de esto es una superficie no mecanizable.
-
Rojo - Estos son problemas severos. Si no se abordan, CAM Assist no producirá ningún resultado. Un ejemplo sencillo de esto es si el material no rodea completamente a la pieza. Generalmente, si hay problemas severos, se recomienda cerrar CAM Assist y abordar los problemas en el paquete CAM antes de volver a intentarlo.
El botón Mostrar desglose proporcionará detalles sobre todos los problemas.

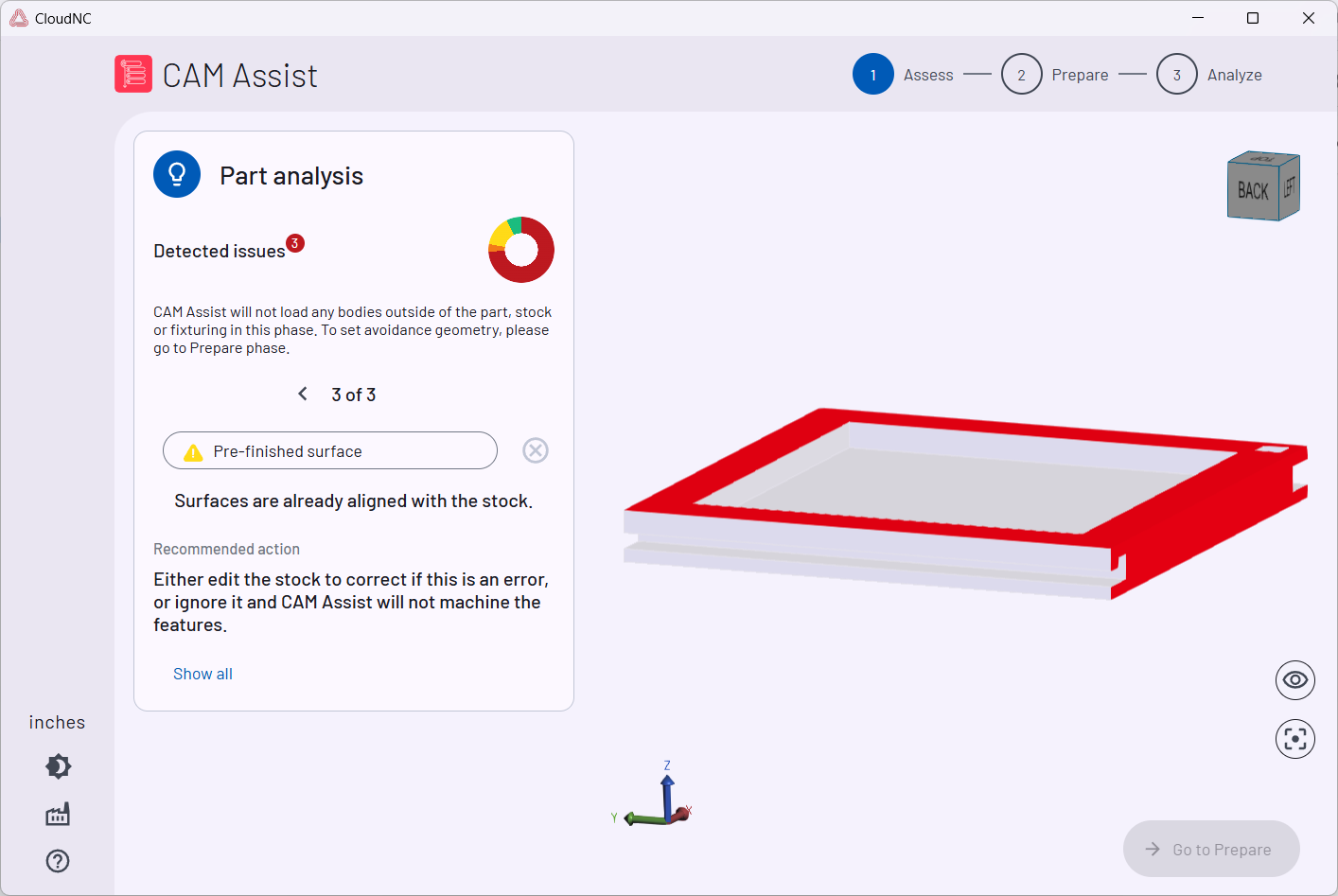

Seleccionar cada problema proporcionará más detalles, acciones potenciales y resaltará el problema en la vista 3D. Hacer clic en cualquier problema de la lista mostrará información adicional y pasos potenciales para resolverlo en la tarjeta. La visualización también cambiará con todos los cuerpos volviéndose translúcidos y las caras afectadas destacadas en rojo. La escena se puede rotar y hacer zoom para entender el contexto completo.
El progreso hacia la etapa Preparar está bloqueado hasta que se hayan eliminado o desestimado todos los problemas severos.
Desestimando problemas
Los problemas pueden ser desestimados seleccionando el botón de desestimación.
Desestimar un problema es el equivalente a aceptar la información, pero eligiendo proceder.

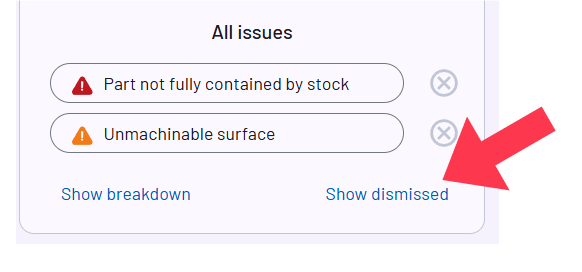

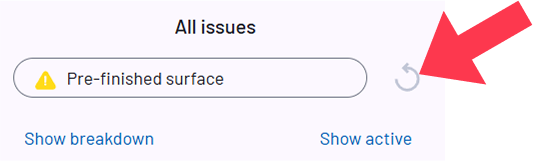

Los problemas desestimados se pueden recuperar seleccionando el botón Mostrar desestimados, y luego seleccionando el botón de recuperar.
De lo contrario, los problemas desestimados no se presentarán en el panel principal de análisis de la pieza.
Mostrar desglose volverá a la lista completa de problemas.
