Geteilte Steuerungen & wie man die Schieberegler liest

Jede Operation im Cutting Parameters Explorer verwendet denselben Steuerungssatz. Lernen Sie sie einmal hier kennen, dann listet jede Operationsseite nur auf, welche Parameter diese Operation anzeigt.

Konservativ ↔ Aggressiv

Der große Schieberegler unter dem Diagramm ist ein einzelner Hauptregler. Schieben Sie ihn in Richtung Konservativ, und jeder empfohlene Wert verschiebt sich in Richtung sicherer Zerspanung — niedrigere Kräfte, weniger Hitze, längere Werkzeuglebensdauer, aber eine langsamere Bearbeitung. Schieben Sie ihn in Richtung Aggressiv, und die Empfehlungen drängen auf Geschwindigkeit und höhere Materialabnahme, auf Kosten einer höheren Belastung des Werkzeugs, des Werkstücks und der Maschine. Es ist der schnellste Weg, den gesamten Job mit einem einzigen Schritt neu auszubalancieren; die einzelnen Schieberegler können von dort aus dann feinjustiert werden.

Ein Parameter-Schieberegler lesen

Jeder Parameter ist eine horizontale Spur mit Markierungen. Die Legende oben im Panel benennt diese:

Bereichsregler — die Enden des Bandes, innerhalb dessen der Wert liegen darf.



Aktueller Wert — wo der Wert jetzt steht.



Empfohlener Wert — die vom Explorer vorgeschlagene Einstellung.



Wert am Limit — angezeigt, wenn ein Wert gegen ein Werkzeug- oder Maschinenlimit gedrückt wird.

Ziehen Sie einen Regler	Verengen oder erweitern Sie den Bereich, in dem der Wert liegen darf.
Geben Sie einen Wert ein	Klicken Sie auf den Wert, um eine genaue Zahl einzugeben, anstatt zu ziehen. (Klicken Sie auf das Schloss-Symbol, um einen Wert einzugeben).
Sperren	Einen Wert fixieren, so dass der Explorer ihn nicht bewegen kann, wenn Sie etwas anderes ändern. Klicken Sie auf die Schlosssymbol-Schaltfläche, um einen Wert einzugeben.
Zurücksetzen	Einen Parameter auf den empfohlenen Wert zurücksetzen.



Einstellbare Zeilen vs. Ausgaben

Einstellbare Parameter sind solche, die Sie direkt mit dem Schieberegler einschränken können. Ausgabenparameter (z. B. Materialabnahme, Vorschub pro Zahn oder Werkzeugablenkung bei einigen Operationen) sind berechnete Ergebnisse — sie reagieren, wenn Sie die einstellbaren Parameter ändern, sodass Sie die Folgen einer Änderung sehen können, bevor Sie sie umsetzen.

Einstellbare Zeile

(Beispiel: Spindeldrehzahl)

Nur zur Ausgabe

(Beispiel: Materialabnahme)

Einheiten

Längen folgen Ihrer Einheiteneinstellung — das Label in der Ecke des Bildschirms (z. B. Zoll) zeigt Ihnen an, welche aktiv ist. Ein Wechsel Ihrer Einstellungen zwischen Millimetern und Zoll beschriftet und konvertiert jeden Wert automatisch. Geschwindigkeiten (U/min), Winkel (Grad) und andere Werte werden unabhängig davon in ihren Standardmaßen angezeigt.

Schneid- und Rampen-Registerkarten

Einige Operationen erfordern es, das Werkzeug sanft in das Material mit einer Rampen- oder spiralförmigen Einführbewegung einzuführen. Für diese teilt der Explorer die Steuerungen in eine Schneid-Registerkarte (die Hauptbearbeitung) und eine Rampen-Registerkarte (die Einführbewegung) auf, jede mit ihren eigenen Parametern.

Das Engagement-Diagramm

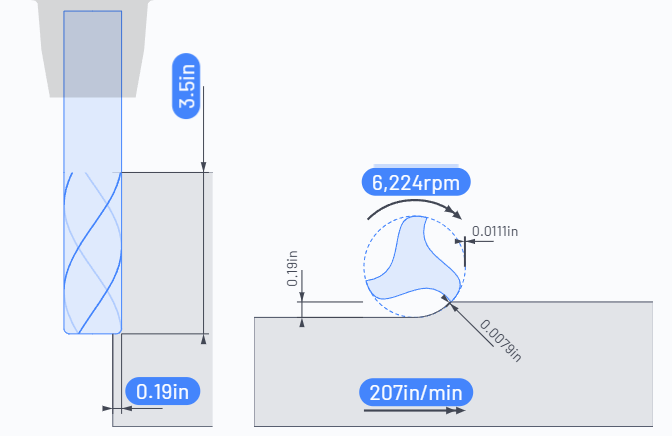

Die Abbildung links zeigt das Werkzeug und den Schnitt, den es macht, mit den wichtigsten Dimensionen (Schnitttiefe, Schnittbreite, Geschwindigkeiten und Vorschübe) annotiert. Es wird aktualisiert, während Sie die Parameter anpassen, und vermittelt Ihnen ein visuelles Gefühl dafür, was die Zahlen bedeuten.

Speichern

Schneidparameter speichern speichert Ihre Auswahl für die Operation; Abbrechen verwirft den Explorer.
