Eigenschaften von Spiralbohrern

Ein Spiralbohrer erzeugt runde Löcher. CAM Assist benötigt seinen Durchmesser, die Reichweite und die Spitzengeometrie, um Bohrzyklen und den Durchbruch zu planen.

ℹ️ Jedes Werkzeug zeigt auch Name, Beschreibung, Werkzeugtyp, zulässige Verwendungen und zulässige Rohmaterialien oberhalb der Geometrieabschnitte — siehe die Übersicht.

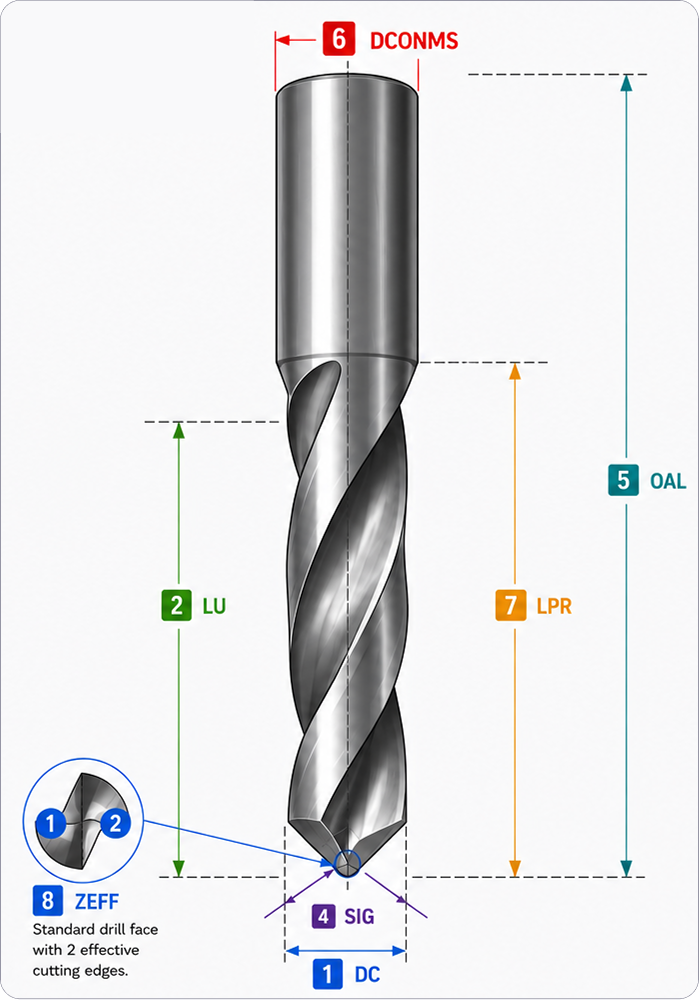

Verwenden Sie diesen Schlüssel, um zu verstehen, welche Eingabewerte was am Bohrer steuern. 1. Durchmesser (DC) Der vollständige Durchmesser des Bohrers. Dies ist der Schneiddurchmesser. 2. Nutzlänge (LU) Die Flötenlänge oder maximale Bohrtiefe. So weit kann der Bohrer schneiden. Die Nutzlänge (LU) repräsentiert die Flötenlänge und bestimmt die maximale Bohrtiefe. Wenn der Bohrer den Boden eines Lochs oder die gewünschte Tiefe nicht erreichen kann, liegt das typischerweise daran, dass die Nutzlänge nicht ausreicht. 3. Spitzenmodus Der Stil der Bohrerspitze. Spitzenlänge: Passt die axiale Länge der Bohrerspitze an. Die Software ändert automatisch den eingeschlossenen Spitzenwinkel (SIG), um die gewählte Spitzenlänge zu erreichen. Spitzenwinkel: Legt einen festen eingeschlossenen Spitzenwinkel (SIG) für eine traditionelle konische Spitze fest. 4. Spitzenwinkel (SIG) Der eingeschlossene Spitzenwinkel der Bohrerspitze (nur verwendet, wenn der Spitzenwinkel-Spitzenmodus ausgewählt ist). 5. Gesamtlänge (OAL) Die gesamte physische Länge des Bohrers von der Spitze bis zum maschinenseitigen Ende. 6. Verbindungdurchmesser maschinenseitig (DCONMS) Der Durchmesser des Schaftes, der in den Halter oder die Spindel passt. 7. Überstehende Länge (LPR) Die Länge, um die der Bohrer aus dem Halter in einer Baugruppe herausragt (Überstand). 8. Anzahl der effektiven Schneidkanten an der Front (ZEFF) Die Anzahl der effektiven Schneidkanten an der Bohrerspitze. Bei Standardbohrern sind es 2.



Hauptschneidgeometrie

Durchmesser DC	Der Durchmesser des Bohrers; bestimmt die Lochgröße und ist ein primärer Faktor für Vorschübe und Geschwindigkeiten.
Nutzlänge LU	Die Flötenlänge (nutzbar), die die tiefste Bohrung festlegt, die der Bohrer erzeugen kann.
Spitzenmodus	Wie die Spitzengeometrie definiert ist: durch Spitzenlänge oder durch Spitzenwinkel. Das passende Feld erscheint unten.
Spitzenlänge PL Spitzenlänge	Die axiale Länge der Bohrerspitze.
Spitzenwinkel SIG Spitzenwinkel	Der eingeschlossene Winkel der Spitze (z. B. 118° oder 140°). Beeinflusst den Vorschub, die Zentrierung und die Form des Lochbodens.
Anzahl der effektiven Schneidkanten an der Front ZEFF	Anzahl der Schneiden an der Spitze (typischerweise zwei). Skaliert die Vorschubgeschwindigkeit.

Nichtschneidende Geometrie

Gesamtlänge OAL	Gesamtlänge vom Gesicht des Halters bis zur Spitze.
Verbindungdurchmesser maschinenseitig DCONMS	Der Schaft-/Verbindungsdurchmesser, an dem der Bohrer den Halter trifft.
Überstehende Länge LPR	Die standardmäßige Überstandslänge des Bohrers; Baugruppen können sie überschreiben.
Schaftmodus	Basic für einen einfachen Schaft oder Advanced für ein gestuftes Körperprofil (Körpersegmente), wenn der Körper kein einfacher Zylinder ist.

Werkzeugmaterialien

Werkzeugmaterial BMC	Das Bohrsubstrat (z. B. Hartmetall, HSS).
Beschichtungsmerkmal CTP	Ob der Bohrer beschichtet ist.
Beschichtung COATN	Der Bezeichnungsname/-bezeichnung der Beschichtung, falls vorhanden.
Gradbezeichnung GRDID	Die Gradbezeichnung des Herstellers.

Zusätzliche Schneidgeometrie

Flötenhelixwinkel FHA	Helixwinkel der Flöten; beeinflusst die Späneabführung.
Kühlmittelversorgung CSP	Ob der Bohrer eine Durchwerkzeugkühlung hat (wichtig für tiefe Löcher).
Verbindungscode-Typ maschinenseitig CCTMS	Standardisierter Verbindungs-/Schnittstellenkode auf der maschinenseitigen.

Optionale Details

Hersteller BRAND	Werkzeughersteller.
Hersteller-Teilenummer DES	Katalog-/Teilenummer.
Flötenlänge LCF	Länge des geflutschten (Späne) Abschnitts.
Schaftlänge LS	Länge des Schaftes.
Klemmfläche maschinenseitige LSCMS	Länge, die im Halter auf der maschinenseitigen gespannt ist.
Funktionale Länge LF	Funktionale Länge des Bohrers.
Werkzeugbaugruppenlänge LTA	Gesamtlänge des zusammengebauten Werkzeugs.
