Eigenschaften des Schaftfräsers

Eine Vollhartmetallfräser ist der universell einsetzbare Fräser, den CAM Assist für das Grob- und Feinfräsen von Wänden, Böden und Taschen verwendet.

ℹ️ Jedes Werkzeug zeigt auch Name, Beschreibung, Werkzeugtyp, erlaubte Verwendungen und erlaubte Werkstoff Materialien über den Geometrieabschnitten — siehe die Übersicht.

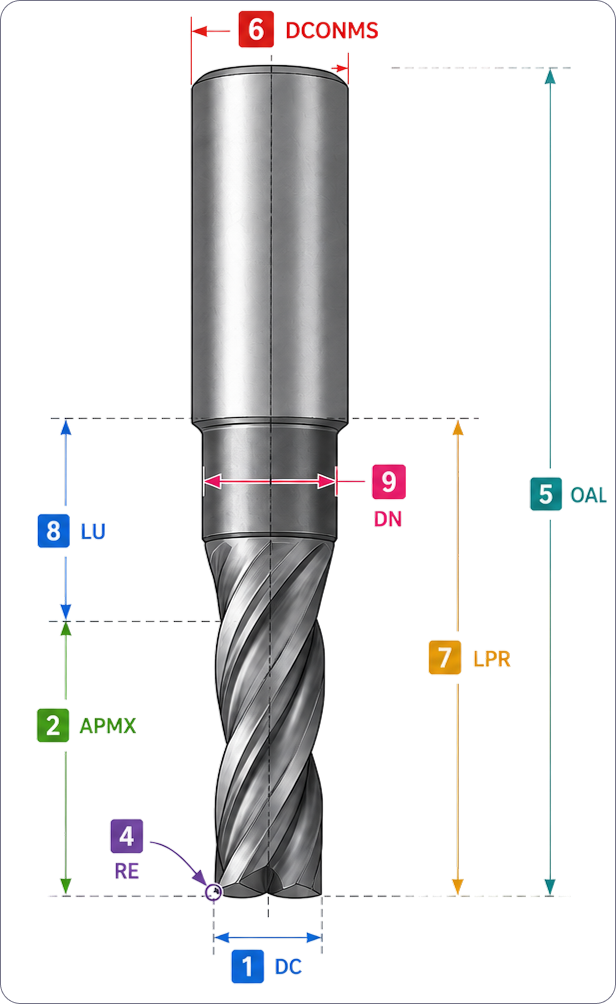

Verwenden Sie diesen Schlüssel, um zu verstehen, was jeder Eingabewert am Werkzeug steuert. 1. Durchmesser (DC) Der gesamte Durchmesser des Schneidbereichs des Werkzeugs. 2. Maximale Schnitttiefe (APMX) Die maximale axial verfügbare Schnitttiefe. Vom Werkzeug spitzen bis zum Ende des Schneidbereichs. 3. Flötenanzahl (ZEFP) Die Anzahl der Schneidflöten (Schneidkanten) am Werkzeug. (Beeinflusst die Leistung, wird nicht als Länge oder Durchmesser angezeigt.) 4. Eckenradius (RE) Der Radius an der unteren Schneidecke des Werkzeugs. 5. Gesamtlänge (OAL) Die gesamte physische Länge des Werkzeugs von der Spitze bis zur Maschinen-Seite. 6. Anschliffdurchmesser Maschine-Seite (DCONMS) Der Durchmesser des Maschinen-Seiten-Schafteils, das in den Halter oder Spindel passt. 7. Überstehende Länge (LPR) Die Länge, die das Werkzeug beim Einbau aus dem Halter herausragt (Stickout). 8. Nutzbare Länge (LU) Die nutzbare Reichweite des Werkzeugs, bevor der Schaft oder Schulter stört. Die nutzbare Länge (LU) bestimmt die maximale Reichweite des Werkzeugs in axialer Richtung, bevor der Schaft oder die Schulter mit dem Werkstück in Kontakt kommt. Wenn der Fräser den Boden einer Tasche oder eine Wand nicht erreichen kann, liegt das normalerweise daran, dass die nutzbare Länge unzureichend ist. 9. Halsdurchmesser (DN) Der Durchmesser des reduzierten Halses (Abmessung) hinter dem Schneidbereich zur Gewährleistung von Freigängen.

Hauptschneidgeometrie

Die wichtigsten Dimensionen — bringen Sie diese mit dem realen Werkzeug in Einklang.

Durchmesser DC	Der Schneiddurchmesser. Einer der größten Treiber für Vorschübe, Geschwindigkeiten und Überstände.
Maximale Schnitttiefe APMX	Die tiefste, die das Werkzeug in einem axialen Durchgang schneiden kann; üblicherweise die Flötenlänge. CAM Assist wird in einem Durchgang nicht tiefer schneiden als dies.
Flötenanzahl ZEFP	Anzahl von Schneidkanten um den Umfang. Skaliert direkt die Vorschubgeschwindigkeit, daher gibt ein falscher Wert unrealistische Vorschübe.
Eckenstil	Die Form der Schneidecke: Rechteckig, Radius oder Fase. Ändert, wie das Werkzeug Böden und Innenkanten bearbeitet. Die untenstehenden Felder erscheinen abhängig von der Auswahl.
Eckenradius RE Radius	Die Rundung an der Werkzeugspitze; wichtig für genaue Böden und Verstärkungen.
Eckenfase-Winkel KCH Fase	Der Winkel der Eckenfase.
Eckenfase-Breite CHW Fase	Die Breite der Eckenfase.

Nichtschneidende Geometrie

Teile des Werkzeugs, die nicht schneiden, aber die Reichweite und Kollisionserkennung beeinflussen.

Gesamtlänge OAL	Gesamtlänge vom Halter bis zur Spitze.
Anschliffdurchmesser Maschinen-Seite DCONMS	Der Schaft/Anschliffdurchmesser, an dem das Werkzeug den Halter trifft; wird für die Passgenauigkeit und Freigänge verwendet.
Überstehende Länge LPR	Die standardmäßige überstehende Länge des Werkzeugs (Stickout). Baugruppen können dies mit ihrem eigenen Stickout überschreiben.

Freigabe-/Schaftgeometrie

Die Schneidreichweite und der Körper unter den Flöten – verwendet zur Vermeidung von Fräs- und Kollision.

Nutzbare Länge LU	Die Länge des Werkzeugs unter dem Halter, die in den Schnitt gebracht werden kann.
Schaftmodus	Basis für einen einfachen Hals/Schaft, oder Fortgeschritten zur Definition eines gestuften Körperprofils.
Halsdurchmesser DN Basis	Der reduzierte Durchmesser des Halses hinter den Flöten, für Freigänge in tiefen Merkmalen.
Körpersegmente Fortgeschritten	Ein mehrstufiges Profil (Durchmesser, Längen und Neigungswinkel) für Werkzeuge, deren Körper kein einfacher Zylinder ist.

Werkzeugmaterialien

Werkzeugmaterial BMC	Das Untergrundmaterial des Fräsers (z.B. Hartmetall, HSS). Hilft CAM Assist, Steifigkeit und geeignete Schnittdaten zu beurteilen.
Beschichtungseigenschaft CTP	Ob das Werkzeug beschichtet ist.
Beschichtung COATN	Der Beschichtungsname/-bezeichnung, falls vorhanden.
Gradidentifikation GRDID	Der Herstellergrad, für eine genauere Materialzuordnung.

Zusätzliche Schneidgeometrie

Feinere Details, die die Parameterwahl von CAM Assist verfeinern, wenn Sie diese haben.

Flöten-Helixwinkel FHA	Der Helixwinkel der Flöten.
Freischnittwinkel radial GAMF	Der radiale Freischnittwinkel der Schneidkante.
Kühlmitteldurchführung CSP	Ob das Werkzeug eine Durchgangskühlung hat.
