So passen Sie die Schätzungen der Zykluszeiten von CAM Assist an das an, was tatsächlich an Ihrer Maschine passiert.
Was der Skalierungsfaktor bewirkt
Der Skalierungsfaktor passt die berechnete Zykluszeit von CAM Assist an, damit sie mit der tatsächlichen Bearbeitungszeit übereinstimmt, die Sie am Spindel sehen. Die Berechnung allein kann nicht alles berücksichtigen, was eine physische Maschine tut – Beschleunigung und Verzögerung bei jeder Bewegung, Verweilzeiten, Werkzeugwechsel und die allgemeine Effizienz der Ausrüstung – daher liegt die Schätzung oft etwas zu kurz oder zu lang. Der Skalierungsfaktor schließt diese Lücke.
Es handelt sich um einen einfachen prozentualen Multiplikator, der auf die Schätzung angewendet wird. Bei 100% bleibt die Schätzung genau wie berechnet. Bei 150% wird jede Schätzung mit 1,5 multipliziert. Wenn CAM Assist also 20 Minuten schätzt, die tatsächliche Bearbeitung jedoch 30 Minuten dauert, bringt ein Skalierungsfaktor von 150% den Bericht in Einklang.
Wo Sie ihn finden

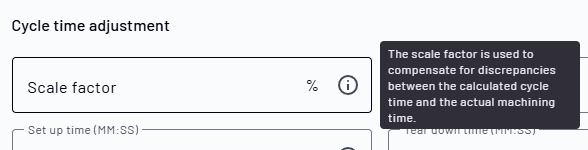

Der Skalierungsfaktor befindet sich in den Einstellungen der Maschine, sodass jede Maschine ihren eigenen Wert tragen kann – nützlich, wenn Ihre Maschinen mit unterschiedlichen Geschwindigkeiten im realen Einsatz laufen.
Lassen Sie das Feld leer oder setzen Sie es auf 100%, wenn Sie keine Anpassung wünschen. Was auch immer Sie eingeben, gilt für jede Schätzung, die CAM Assist für diese Maschine erzeugt.
Wie man den richtigen Wert ermittelt
Sie müssen nicht raten. Führen Sie ein Teil durch CAM Assist mit ausgeschaltetem Skalierungsfaktor, vergleichen Sie die Schätzung mit einer Zeit, der Sie vertrauen, und lassen Sie die Zahlen den Prozentsatz ergeben.
- Setzen Sie den Skalierungsfaktor auf 100% (oder lassen Sie ihn leer). Dies gibt Ihnen die Rohschätzung von CAM Assist – die Zahl, die Sie korrigieren werden.
- Führen Sie CAM Assist an einem repräsentativen Teil aus und notieren Sie die Zykluszeit, die gemeldet wird. Nennen Sie dies die CAM Assist-Schätzung.
- Besorgen Sie sich eine Referenzzeit, der Sie für dasselbe Teil vertrauen. Dies ist normalerweise die Zykluszeit aus Ihrem CAM-Paket nach dem Postprozessieren der Werkzeuge, kann aber auch eine tatsächliche gemessene Laufzeit an der Maschine sein. Nennen Sie dies die Referenzzeit.
- Teilen Sie die Referenzzeit durch die CAM Assist-Schätzung und multiplizieren Sie dann mit 100. Das ist Ihr Skalierungsfaktor.
- Geben Sie das Ergebnis im Feld Skalierungsfaktor ein und führen Sie es erneut aus. Die gemeldete Zeit sollte jetzt mit Ihrer Referenz übereinstimmen.
Die Berechnung
Dies ist die "Kreuzmultiplikation", die ausgeschrieben ist. Sie lösen eine Proportion: die CAM Assist-Schätzung entspricht 100%, wie die Referenzzeit dem gewünschten Skalierungsfaktor entspricht.
Umgestellt ergibt sich:
9:36 9 min 36 s = 576 Sekunden = 9,6 Minuten.Beispiele
Beispiel 1 — der grundlegende Fall
CAM Assist schätzt 20:00. Das Teil dauert tatsächlich 30:00 an der Maschine.
Skalierungsfaktor = (30 ÷ 20) × 100 = 150%
Die Schätzung war zu niedrig, daher erhöhen Sie sie.
Beispiel 2 — Referenzzeit aus dem CAM-Paket
Bei einem Skalierungsfaktor von 100% meldet CAM Assist 24:00. Ihr veröffentlichtes CAM-Paketprogramm für dasselbe Teil ergibt 30:00.
Skalierungsfaktor = (30 ÷ 24) × 100 = 125%
Beispiel 3 — wenn die Schätzung zu lang läuft
CAM Assist meldet 12:00, aber Ihre Referenzzeit beträgt nur 9:36 (9,6 Minuten).
Skalierungsfaktor = (9,6 ÷ 12) × 100 = 80%
Hier war die Schätzung zu hoch, daher zieht ein Wert unter 100% sie nach unten.
Beispiel 4 — Arbeiten mit Sekunden
CAM Assist-Schätzung 18:45 (1.125 s). Referenzzeit 22:30 (1.350 s).
Skalierungsfaktor = (1.350 ÷ 1.125) × 100 = 120%
Schnellreferenz
| CAM Assist-Schätzung | Referenzzeit | Berechnung | Skalierungsfaktor |
|---|---|---|---|
| 20:00 | 30:00 | 30 ÷ 20 × 100 | 150% |
| 24:00 | 30:00 | 30 ÷ 24 × 100 | 125% |
| 12:00 | 9:36 | 9.6 ÷ 12 × 100 | 80% |
| 18:45 | 22:30 | 1350 ÷ 1125 × 100 | 120% |
Tipps für einen zuverlässigen Faktor
- Verwenden Sie ein Teil, das typisch für das ist, was Sie auf dieser Maschine bearbeiten. Ein Faktor, der auf einem ungewöhnlichen Teil abgestimmt wurde, lässt sich nicht gut verallgemeinern.
- Berechnen Sie je Maschine. Eine schnelle, leistungsstarke Maschine und eine ältere, langsamere benötigen unterschiedliche Faktoren, und die Einstellung wird aus genau diesem Grund für jede Maschine gespeichert.
- Für eine stabilere Zahl, mitteln Sie das Ergebnis über zwei oder drei Teile, anstatt sich nur auf ein einzelnes zu verlassen.
- Überprüfen Sie den Faktor erneut, wenn Sie die Werkzeugstrategie, Vorschübe und Geschwindigkeiten oder die Maschine selbst ändern – die Lücke, die er korrigiert, kann sich verändern.
FAQ
Was passiert, wenn ich den Skalierungsfaktor leer lasse?
CAM Assist behandelt ihn als 100% und meldet die Rohschätzung ohne Anpassung.
Kann der Skalierungsfaktor unter 100% liegen?
Ja. Wenn CAM Assist über-schätzt, zieht ein Wert unter 100% die gemeldete Zeit herunter (siehe Beispiel 3).
Ändert sich damit meine Werkzeugwege oder Bearbeitungsstrategie?
Nein. Der Skalierungsfaktor beeinflusst nur die gemeldete Zykluszeit in der Schätzung. Er berührt nicht die Werkzeugwege, Vorschübe, Geschwindigkeiten oder irgendetwas, was die Maschine tatsächlich tut.
Welche Referenzzeit sollte ich verwenden – das CAM-Paket oder einen realen Maschinenlauf?
Beides funktioniert. Die veröffentlichte CAM-Paketzeit ist am praktischsten und wiederholbar. Ein gemessener Lauf an der Maschine ist am genauesten. Verwenden Sie, was Sie für diese Maschine mehr vertrauen.
