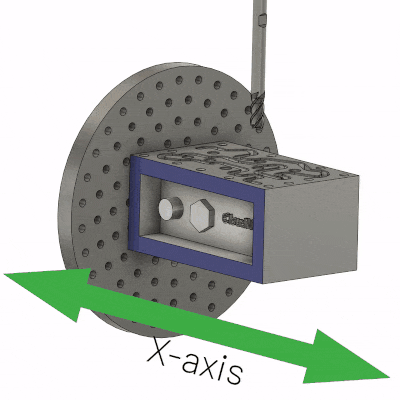

3+1 Bearbeitung ist ein 4-Achsen CNC-Prozess, der einer Standard-3-Achsen-Maschine eine Rotationsachse hinzufügt und es ermöglicht, ein Werkstück in einer einzigen Aufspannung für die Bearbeitung auf mehreren Seiten zu indexieren oder zu rotieren.
Die "3" bezieht sich auf die Standardbewegungsachsen X, Y und Z, während die "1" auf die zusätzliche Achse verweist, die um die X- oder Y-Achse rotiert. Dieser Bearbeitungsmodus minimiert die Rüstzeiten und erhöht die Genauigkeit im Vergleich zur traditionellen 3-Achsen-Bearbeitung, die mehrere Umpositionierungsschritte erfordern würde.
Verwendung von 3+1 - Definierter Achsenmodus
-

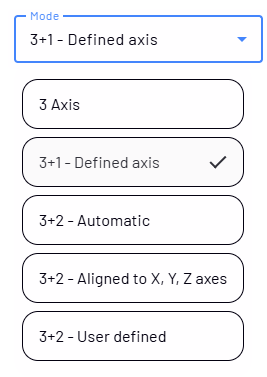

Wählen Sie im Vorbereiten-Bereich in CAM Assist 3+1 - Definierte Achse im Modus-Menü aus

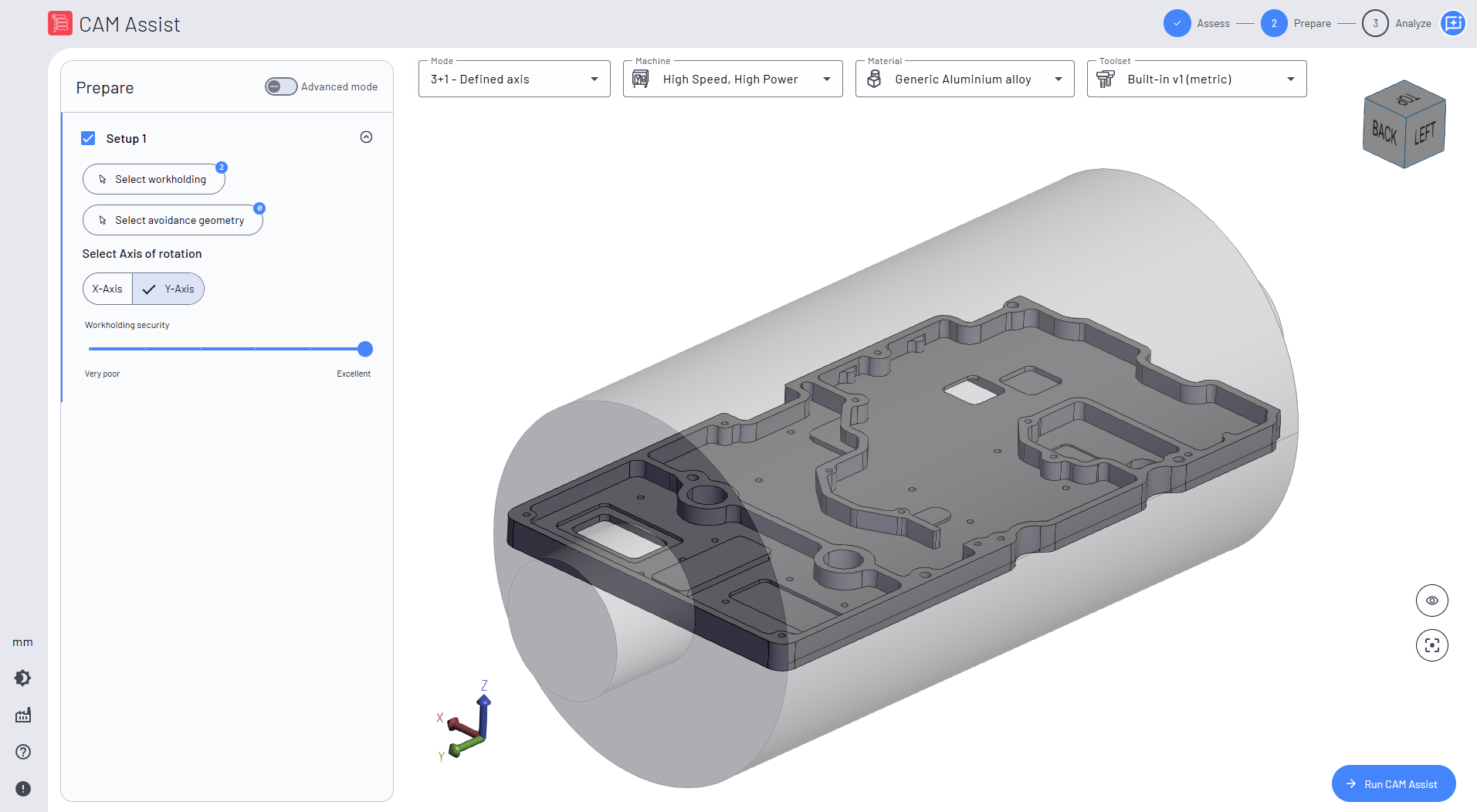

- Wählen Sie im Setup-Bereich die Spann- und Vermeidungsgeometrie nach Bedarf aus und definieren Sie die Achse der Rotation (X- oder Y-Achse)
3. Beenden Sie die Definition anderer Felder im Vorbereitungsbereich (Maschine, Material und Werkzeugset) nach Bedarf und wählen Sie Run CAM Assist.
