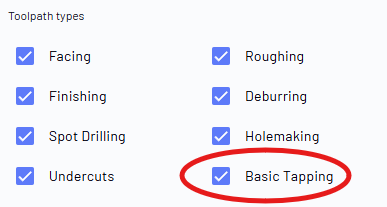

Wenn ausgewählt, wird Basisgewinde einen Gewindewerkzeugweg für jedes geeignete Loch in Ihrem Bauteilmodell ausgeben. Damit ein Gewindewerkzeugweg angewendet werden kann, muss ein modelliertes Loch eine bestimmte Größe haben, die dem Kerndurchmesser entspricht, und es muss ein entsprechendes Gewindewerkzeug in der Werkzeugbibliothek vorhanden sein, das zu diesem Kerndurchmesser passt.
Wenn beispielsweise ein Loch in Ihrem Bauteilmodell einen Durchmesser von 0,2 Zoll hat und die Option Basisgewinde aktiviert ist, wird von CAM Assist ein Bohrwerkzeugweg generiert, um das Loch in dieser Größe zu bohren (vorausgesetzt, es gibt ein geeignetes Bohrwerkzeug in der Werkzeugbibliothek), gefolgt von einem Gewindewerkzeugweg unter Verwendung eines 1/4-Zoll-Gewindes, sofern dieses in der Bibliothek vorhanden ist.

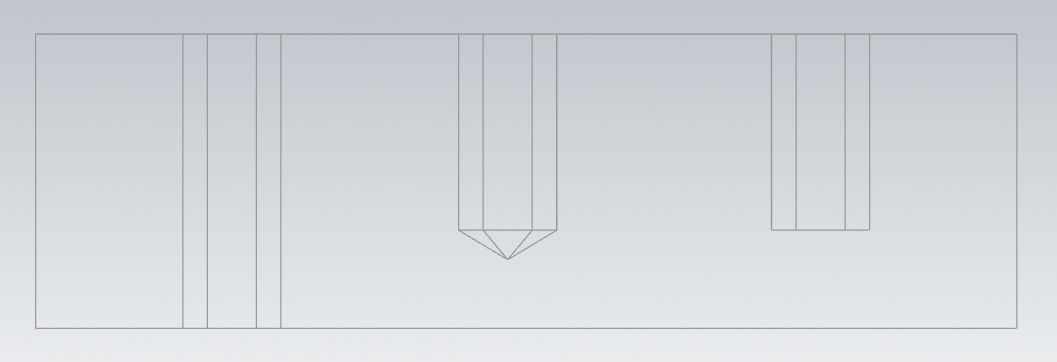

Damit ein Gewindewerkzeugweg angewendet werden kann, müssen die Löcher außerdem entweder durchgehende Löcher oder ein modelliertes blinde Loch mit dem Bohrprofil sein, d.h. mit dem Bohrspitzenprofil modelliert.
Die ersten beiden Löcher oben würden einen Basisgewindewerkzeugweg erhalten, das rechte Loch würde dies nicht tun.
Anstatt dass die Größe des Kerndurchmessers exakt sein muss, hat jedes Gewindewerkzeug einen Bereich von Lochdurchmessern, mit denen es für diese Funktionalität verbunden ist. Basisgewinde wird einen Gewindewerkzeugweg auf modellierte Löcher mit Durchmessern anwenden, die zwischen dem minimum und maximum Kerndurchmesser dimensioniert sind. Diese Bereiche sind unten dargestellt, der Durchmesser der modellierten Löcher muss zwischen diesen Werten liegen und diese Werte einschließen:
Basisgewinde unterstützt derzeit grobe Gewindearten
Standardgewinde-Bezeichnung (Zoll) |
Kleinere Durchmesser (Zoll) |
Größere Durchmesser (Zoll) |
|---|---|---|
#1 |
0.05677 |
0.06183 |
#2 |
0.06745 |
0.07324 |
#3 |
0.07735 |
0.08411 |
#4 |
0.08602 |
0.09413 |
#5 |
0.09902 |
0.10713 |
#6 |
0.10553 |
0.11567 |
#8 |
0.13153 |
0.14167 |
#10 |
