Die Analyse-Phase bietet Feedback zu einem aktiven CAM Assist-Durchlauf und die Möglichkeit, die Strategie zu verfeinern, bevor sie an das CAM-Paket gesendet wird.
Inhalt
Die Analyse-Phase bietet Feedback zu einem aktiven CAM Assist-Durchlauf und die Möglichkeit, das Programm zu verfeinern, bevor es an das CAM-Paket gesendet wird. Informative Fortschrittsinformationen werden auf dem Bildschirm angezeigt, und wichtige Kennzahlen für das Programm werden bei Abschluss angezeigt.
Eine strukturierte Ansicht des Programms ist verfügbar, sobald CAM Assist die erste Reihe von Operationen berechnet hat. Eine Vergleichs-Registerkarte steht ebenfalls zur Verfügung, um die Leistung der gewählten Werkzeugbibliotheken mit einer Alternative zu vergleichen.
Arbeitsablauf

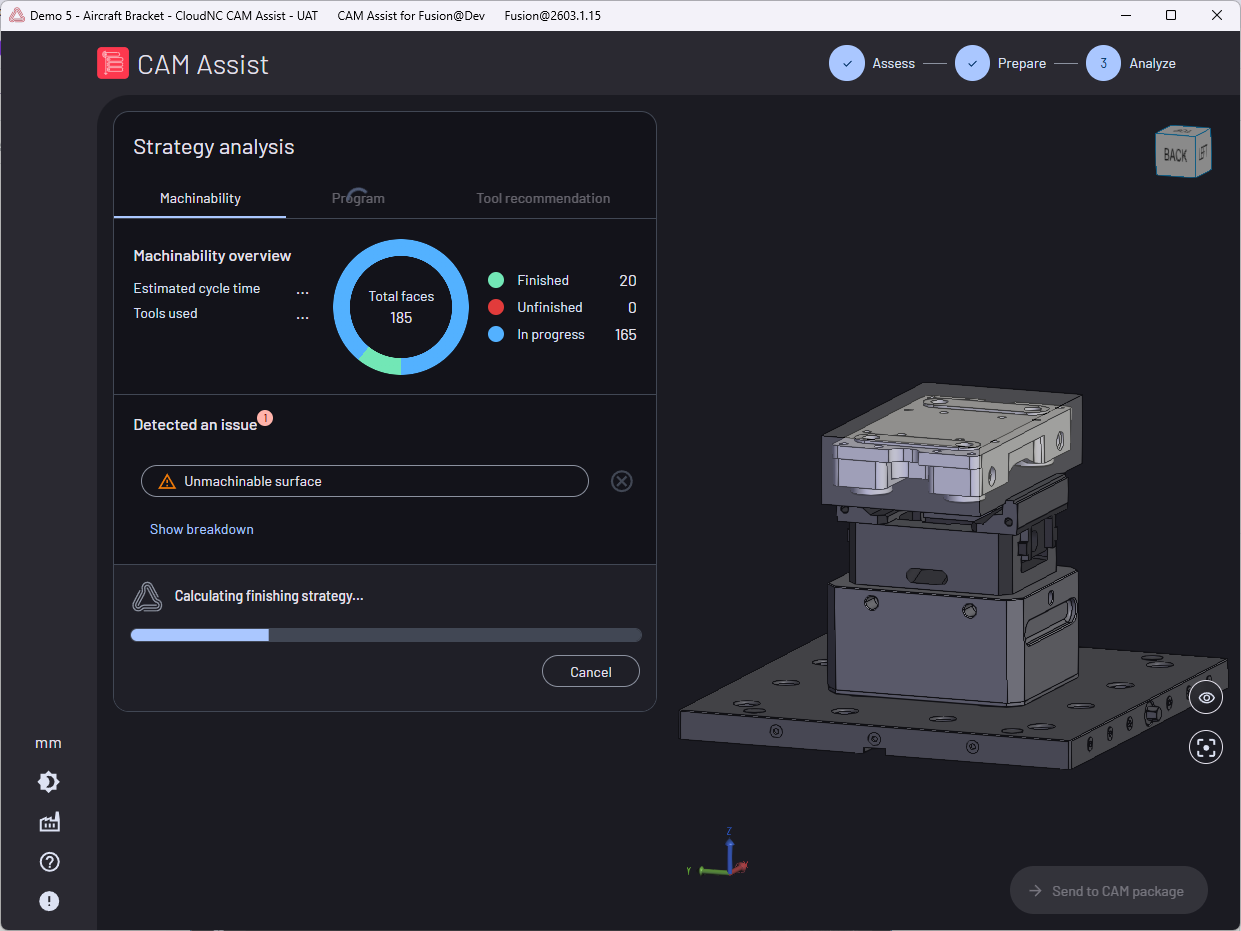

Feedback zum aktiven Durchlauf wird automatisch angezeigt, wenn CAM Assist gestartet wird. Ähnlich wie in der Bewertungsphase werden auftretende Probleme im Strategie-Analyse-Panel angezeigt und können durch Klicken darauf überprüft werden. Der Send to CAM package button wird aktiviert, sobald alle Operationen generiert wurden; ein Klick auf diesen Button schließt die Benutzeroberfläche von CAM Assist und sendet das Programm an das CAM-Paket.
Die Programm-Registerkarte wird aktiviert, sobald die erste Reihe von Operationen von CAM Assist generiert wird. Dies bietet eine strukturierte Ansicht des Programms und eine Bearbeitungsfunktion für jede Operation.
Die Vergleichs-Registerkarte wird aktiviert, sobald alle Operationen generiert wurden, und bietet eine nebeneinander angeordnete Visualisierung von zwei Programmen: einem, das mit den gewählten Bibliotheken erzeugt wurde, und einem alternativen Programm, das entweder mit einer theoretisch vollständigen Bibliothek oder mit einem Satz alternativer Werkzeugbibliotheken, die auf der Seite Meine Werkzeugbibliotheken definiert sind, generiert wurde.
Layout
Der Analyse-Bildschirm bietet eine kontextuelle Anzeige auf der linken Seite des Bildschirms mit einer großen Visualisierung des Szenarios auf der rechten Seite. Der Inhalt dieser Anzeige wird automatisch aktualisiert, während der aktive CAM Assist-Durchlauf voranschreitet, und ist in die folgenden Registerkarten unterteilt:
- Bearbeitbarkeit - Feedback zum aktiven CAM Assist-Durchlauf, einschließlich Zykluszeit und fertigen Flächen.
- Programm - Strukturierte Ansicht des generierten Programms.
- Vergleich - Nebeneinanderstellung des angeforderten Programms mit einem alternativen Programm.
- Die Programm-Registerkarte wird aktiviert, wenn die erste Reihe von Operationen von CAM Assist generiert wird
- Die Vergleichs-Registerkarte wird aktiviert, wenn das vollständige Programm von CAM Assist generiert wurde
Bearbeitbarkeit-Registerkarte
|

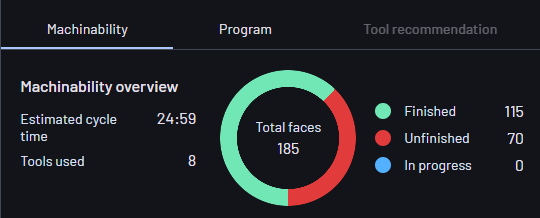

Die Bearbeitbarkeit-Registerkarte enthält die folgenden Informationen:
|
Feedback zur Bearbeitbarkeit
|
Probleme, die CAM Assist während der Programmgenerierung aufgetreten sind, werden im Feedback-Panel unterhalb der Übersicht aufgelistet. Diese erweitern die in der Bewertungsphase angezeigten, da sie spezifisch für die ausgewählten Einrichtung, Werkzeugbibliotheken und angeforderten Parameter sind – beispielsweise werden Zugänglichkeitsprobleme nun für die gewählten Werkzeuge identifiziert und Probleme mit Überstand können aufgezeigt werden. Probleme werden nach Typ gruppiert und im Panel aufgelistet. Ein Klick auf ein Problem macht das Teil durchsichtig und hebt die betroffenen Flächen in Rot hervor. |
Programm-Registerkarte
|

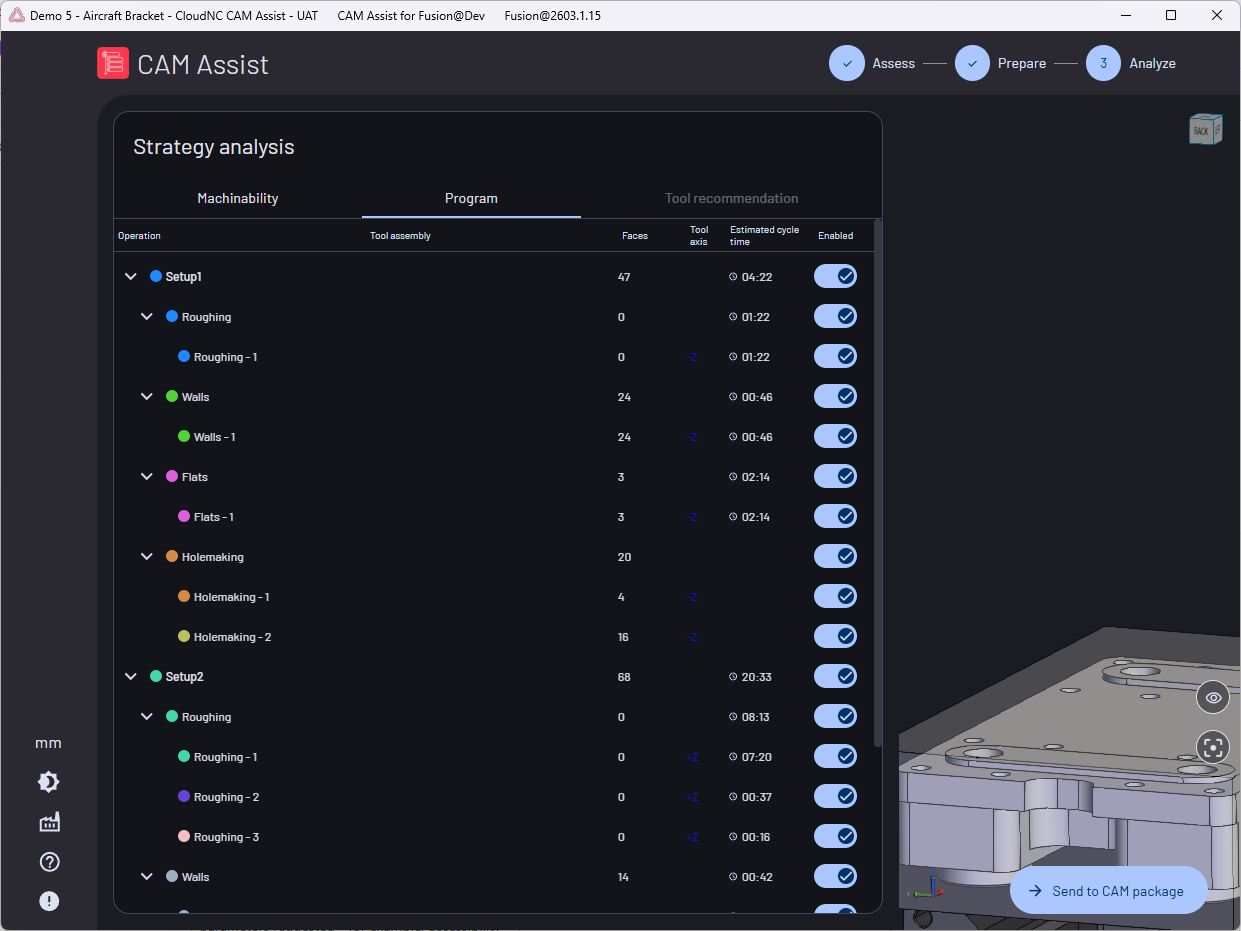

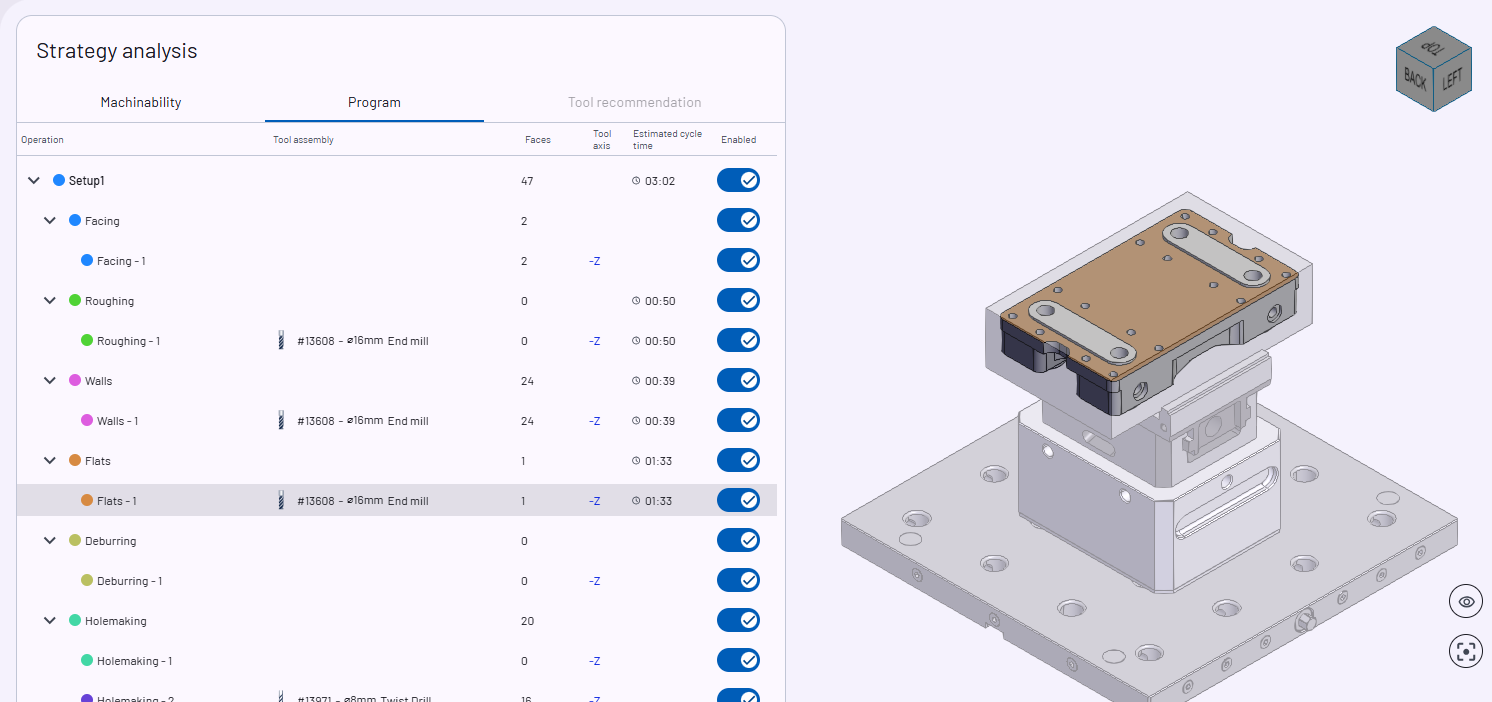

Die Programm-Registerkarte bietet eine strukturierte Ansicht der generierten Operationen, gruppiert nach Einrichtung und Typ. Die folgenden Informationen werden für jede Operation angezeigt:
|
Ein Klick auf eine Einrichtung oder eine Operationsgruppe hebt alle Flächen hervor, die von allen Operationen in der Gruppe abgeschlossen oder abgetragen wurden.
Technische Hinweise
Zykluszeitberechnung
Die von CAM Assist berechneten Zykluszeiten sind eine Annäherung an die erreichbaren Zykluszeiten, die aus den ersten Prinzipien berechnet werden. Physikalische Maschinenparameter wie Beschleunigungen werden nicht berücksichtigt, ebenso wenig wie Vorschübe oder Verbindungsbewegungen.
Für Groboperationen wird die Zykluszeit aus dem Volumen des zu entfernenden Materials und der Abtragsrate des gewählten Werkzeugs unter Verwendung von Schneidparametern berechnet.
Für Feinbearbeitungsoperationen wird die Zykluszeit aus der geschätzten Schnittdistanz und der Vorschubgeschwindigkeit aus den Schneidparametern des gewählten Werkzeugs berechnet.
