Über die Benutzeroberfläche von CAM Assist

CAM Assist bietet eine visuell ansprechende Benutzeroberfläche (UI), die unabhängig von dem verwendeten CAM-Paket ist. Sie wurde speziell entwickelt, um die Benutzer durch einen erfolgreichen Betrieb von CAM Assist mit intuitiven Bedienelementen und maßgeschneiderten Visualisierungen zu führen.

Inhalt

Größe und Position des CAM Assist-Fensters ändern

Navigationskomponenten

Visualisierungskomponenten

Die Benutzeroberfläche wird automatisch angezeigt, sobald CAM Assist gestartet wird und schließt sich, sobald das generierte CAM-Programm an das CAM-Paket zurückgesendet wird. Sie verstärkt den Kernarbeitsablauf von CAM Assist, indem sie eine frühzeitige Bewertung des Teils, die Vorbereitung des Bearbeitungsszenarios und die Analyse des generierten Programms unterstützt.

CAM Assist Arbeitsablauf

Im Zentrum der Benutzeroberfläche steht der Arbeitsablauf, der die Benutzer durch einen erfolgreichen Betrieb von CAM Assist führt. Dies wird im Folgenden veranschaulicht und auf den folgenden Seiten erklärt.

Bewerten		Vorbereiten		Analysieren
Validierung des Teils und der Rohkörper, um frühzeitig zu identifizieren, wo CAM Assist nicht funktioniert. Dies geschieht bevor die CAM-Strategie generiert wird. Mehr zur Bewertungsphase		Definieren Sie das Szenario für den CAM Assist-Betrieb, einschließlich der Konfigurationen, Werkzeuge und erweiterten Konfigurationsfunktionen. Mehr zur Vorbereitungsphase		Überprüfen und Bearbeiten der CAM-Strategie, bevor sie an das CAM-Programm zur Erstellung des Werkzeugpfads gesendet wird Mehr zur Analysephase

Größe und Position ändern

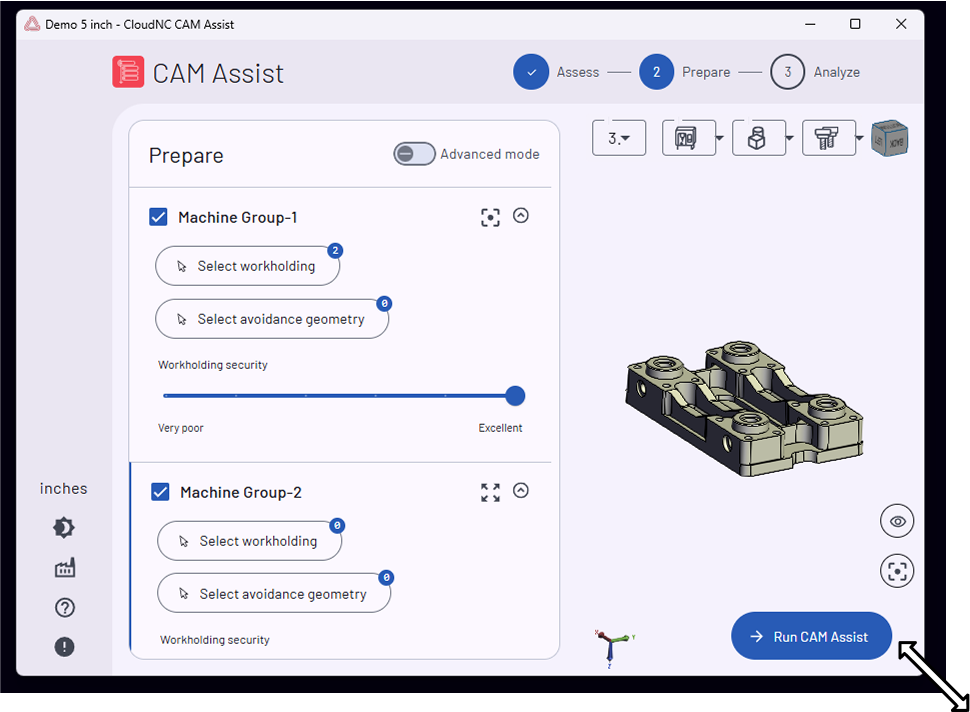

Größe ändern

CAM Assist kann in jeder gewünschten Größe geändert werden.

Um CAM Assist zu vergrößern, klicken und ziehen Sie an einer Kante des Fensters, um die erforderliche Größe zu erreichen (das Größenänderungssymbol wird angezeigt, wenn die Aktion verfügbar ist).

Wie bei anderen Fenstern kann CAM Assist maximiert werden, indem Sie auf das quadratische Symbol in der oberen rechten Ecke klicken.

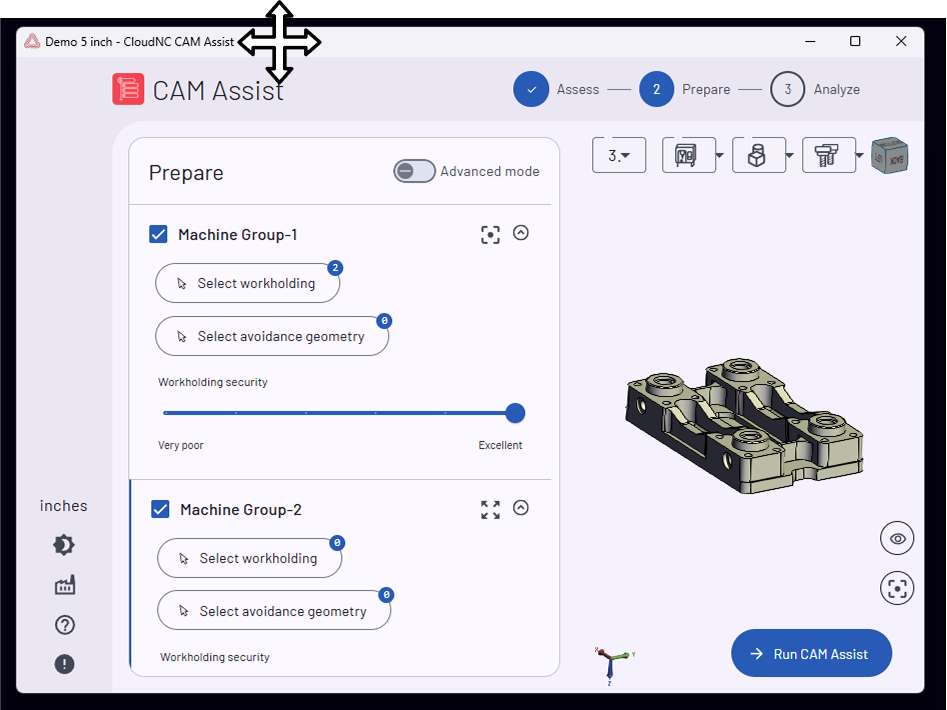

Position ändern

CAM Assist kann überall auf dem Desktop positioniert werden.

Um CAM Assist zu repositionieren, ziehen Sie das obere Banner an die gewünschte Position.

3D-Ansicht Navigation

Navigationsaktion	Mausinteraktion
Drehen	Linke Maustaste + Bewegen oder Mittelmaustaste + Bewegen
Verschieben	Rechte Maustaste + Bewegen oder Strg + Linke Maustaste + Bewegen
Zoom	Mausrad oder  Umschalt + Linke Maustaste + Bewegen

UI-Komponenten

Die Benutzeroberfläche von CAM Assist umfasst eine Vielzahl von Komponenten, die auf allen Seiten konsistent sind. Diese beinhalten Steuerungen zur Szenarienvisualisierung, Zugriff auf die Konfigurationsseiten und die Identifizierung der aktiven CAM Assist-Phase.

Navigationskomponente

Beschreibung

Aktive Phasenanzeige

Eine Stepper-Steuerung in der oberen rechten Ecke des Bildschirms zeigt die aktive CAM Assist-Arbeitsablaufphase an.

	Die aktive CAM Assist-Phase wird als blauer Kreis mit einer Nummer dargestellt.
	Abgeschlossene Phasen werden als solide blaue Kreise mit Häkchen angezeigt.
	Zukünftige Phasen werden als umrandete Kreise mit Zahlen dargestellt.

Aktive Einheiten

Die erste Komponente in der linken Menüleiste zeigt die aktuell ausgewählten Einheiten an.

CAM Assist arbeitet sowohl im metrischen als auch im imperialen System gleich gut, klicken Sie auf die aktuellen Einheiten, um zu ändern,


Hell / Dunkelmodus

Steuerung über die Farbpalette, die in der Benutzeroberfläche verwendet wird.

Mein Shop

Zeigt ein Untermenü mit Links zu den Maschinen-, Material- und Werkzeugbibliothekskonfigurations
