Generiere innerhalb von Sekunden fertige Soft-Jaw-Designs, was 40 Minuten von CAD bis zum ersten Schnitt spart.
Der CloudNC Soft Jaw Designer ist eine Funktion des CloudNC CAM Assist-Add-Ons für bestimmte Integrationen.
Soft-Jaws sind eine Art von Spannvorrichtung, die in CNC-Bearbeitungsprozessen verwendet wird, wo ein empfindlicher Halt (oder eine komplexe Form) erforderlich ist. Sie bestehen typischerweise aus einem weicheren Material als „Hart-Jaws“, wie z.B. Aluminium oder unlegiertem Stahl.
Die Funktion „Soft Jaw Designer“ von CloudNC verwendet integrierte Intelligenz, um maßgeschneiderte Spannvorrichtungen für Ihr Teil effizient zu entwerfen.
Der Soft Jaw Designer ist intelligent genug, um Freigaben für scharfe Ecken zu erstellen, ineinandergreifende Geometrie zu vermeiden, und ermöglicht es, Ihr Teil aus mehreren Richtungen sicher zu positionieren.
Der Soft Jaw Designer kann verwendet werden, um Jaws von:
- einem vorhandenen Paar von Jaw-Stock-Körpern.
- einem automatisch generierten Paar von Quadern.
So verwenden Sie den Soft Jaw Designer
Bevor Sie den Soft Jaw Designer verwenden, müssen Sie ein Teil in Ihrem CAM-Paket geöffnet haben.
Sie können mit Quader-Körpern beginnen, die die Soft-Jaws definieren, oder sie von Grund auf neu mit dem Tool erstellen.
- Öffnen Sie ein Modell/Teil in Ihrem CAM-Paket.
- Öffnen Sie den Soft Jaw Designer aus dem CloudNC-Ribbon.

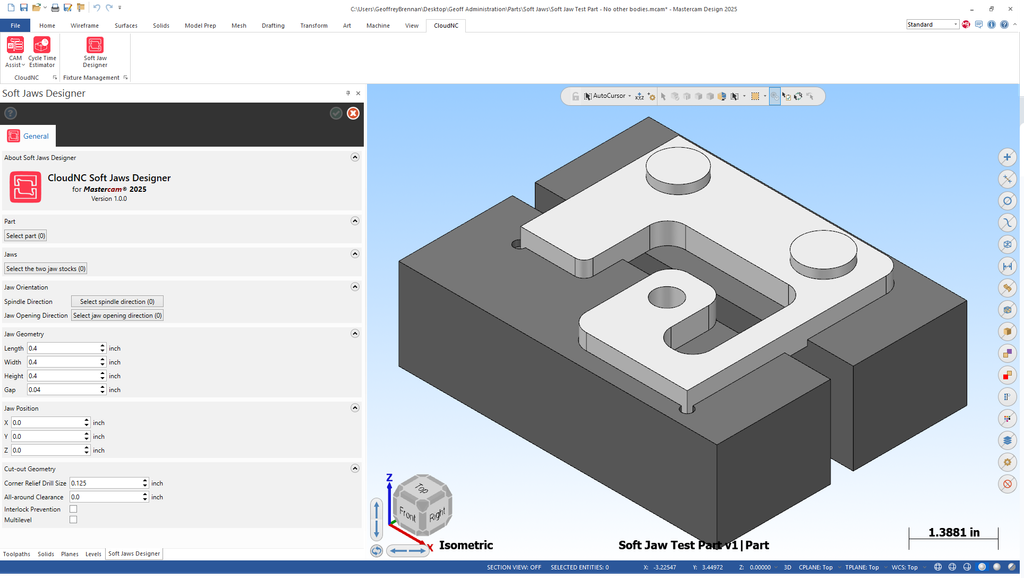

- Konfigurieren Sie die Parameter für das Soft Jaw Design (für Details siehe Soft Jaw Designer - Schritt-für-Schritt-Anleitung).
- Klicken Sie auf die Schaltfläche Ausführen, um die Soft Jaws zu erstellen.
- Die Jaw-Körper werden in einer neuen Ebene mit dem Namen „Soft Jaws“ erstellt.
