Bewertung der CAD-Datei vor der Ausführung von CAM Assist oder „Vorabprüfung“ wird verwendet, um zu überprüfen, ob die Teile- und Einrichtunginformationen für CAM Assist geeignet sind.
Inhalt
Die Bewertungsstufe bietet eine frühe Einschätzung des Bearbeitungsszenarios, das CAM Assist bereitgestellt wird. Alle Probleme im Szenario werden in einer Liste mit einer Schwerebewertung und möglichen Lösungsschritten angezeigt.
Workflow
Eine Bewertung wird automatisch ausgelöst, wenn CAM Assist gestartet wird, und erfolgt, während die Benutzeroberfläche geladen wird. Probleme werden aufgelistet, sobald sie von CAM Assist entdeckt werden, und eine Zusammenfassungsübersicht wird nach Abschluss bereitgestellt.
Der Fortschritt zur Vorbereitungsstufe ist verfügbar, sobald die Bewertung abgeschlossen ist, entweder durch Klicken auf den aktiven Stufenindikator, Klicken auf den Hyperlink in der Karte oder Klicken auf die Schaltfläche „Zur Vorbereitung gehen“.
Bewertungsphase
Wenn ein Teil anfänglich in CAM Assist geladen wird, wird die Bewertungsphase ausgeführt.

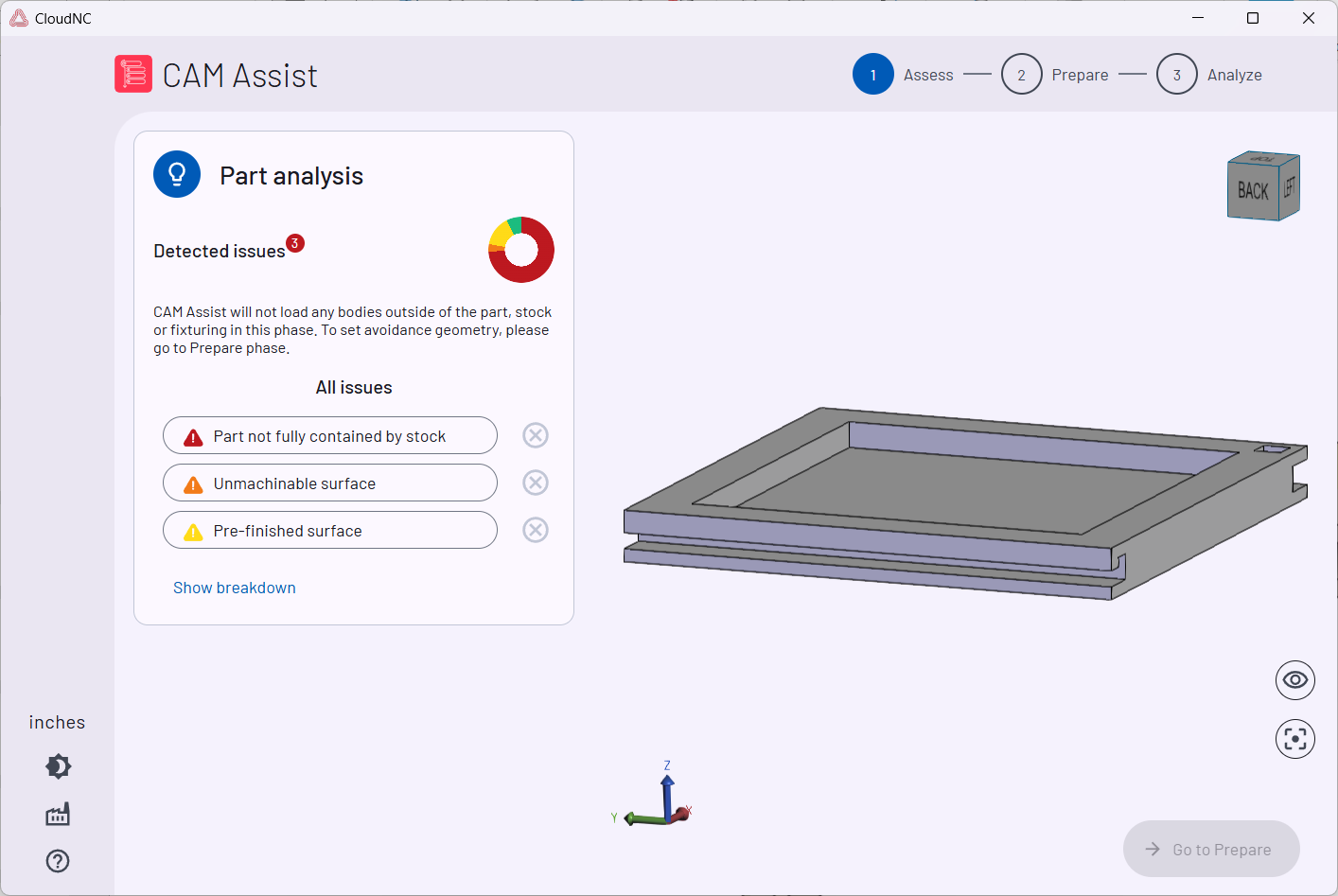

Solange das Teil geladen ist, wird CAM Assist es auf Eigenschaften prüfen, die möglicherweise nicht bearbeitbar sind. Der Bewertungsbildschirm bietet eine kontextuelle Anzeige auf der linken Seite des Bildschirms mit einer großen Visualisierung des Szenarios auf der rechten Seite. Der Inhalt der Anzeige wird automatisch aktualisiert, während die Bewertung fortschreitet, und enthält eine Zusammenfassung der Ergebnisse als kreisförmiges Diagramm, wenn es abgeschlossen ist.
Teilanalyse-Panel
Das Teilanalyse-Panel bietet einen schnellen Überblick darüber, wie akzeptabel das Teil für CAM Assist ist. Wenn Probleme mit dem Teil festgestellt werden, ändert sich die Karte, und das Ergebnisdiagramm zeigt die Anzahl der schweren und Warnmeldungen an. Am unteren Rand der Karte wird auch eine Liste der Problembereiche angezeigt.
Wenn keine Probleme vorhanden sind, wird das Bewertungsdiagramm vollständig grün eingefärbt (wie oben), und die Meldungen zeigen an, dass das Teil bereit für die Vorbereitungsphase ist.

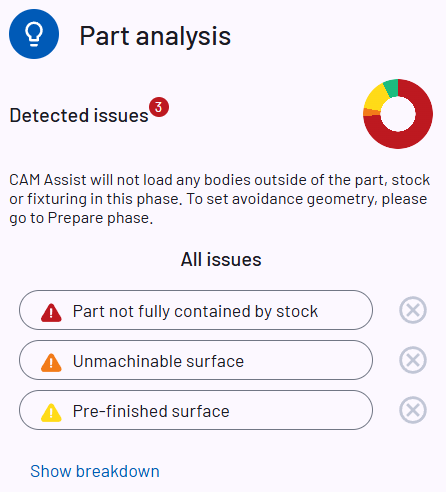

Wenn Probleme vorliegen, wird die Anzahl der festgestellten Probleme zusammen mit einer Schwereanzeige angezeigt.
Im hier gezeigten Beispiel gibt es drei (3) festgestellte Probleme, eines aus jeder Kategorie.
Untersuchung von Problemen
Es gibt verschiedene Kategorien von Warnungen, die CAM Assist anzeigen kann:
-
Gelb - Dies sind geringe Probleme, die Erwartungen des Benutzers entsprechen können oder keine ernsthaften Konsequenzen für die Bearbeitung haben. Eine häufige Warnung in dieser Kategorie ist, wenn der Rohling mit der Fläche des Teils ausgerichtet ist (CAM Assist benötigt einen Materialrand zwischen dem Teil und dem Rohling, um eine Operation zu erstellen).
-
Orange - Dies sind große Probleme. Wenn sie nicht gelöst werden, besteht eine hohe Wahrscheinlichkeit, dass CAM Assist unzufriedenstellende Ergebnisse liefert. Ein Beispiel dafür wäre eine nicht bearbeitbare Oberfläche.
-
Rot - Dies sind schwere Probleme. Wenn sie nicht behoben werden, wird CAM Assist keine Ergebnisse erzielen. Ein einfaches Beispiel dafür ist, wenn der Rohling das Teil nicht vollständig umgibt. Im Allgemeinen wird empfohlen, CAM Assist zu schließen, wenn schwerwiegende Probleme vorliegen, und die Probleme im CAM-Paket zu beheben, bevor ein neuer Versuch gestartet wird.
Die Schaltfläche Details anzeigen bietet Einzelheiten zu allen Problemen an.
Die Auswahl jedes Problems bietet weitere Einzelheiten, mögliche Maßnahmen und hebt das Problem in der 3D-Ansicht hervor. Ein Klick auf ein Problem in der Liste zeigt zusätzliche Informationen und mögliche Schritte zur Behebung des Problems in der Karte an. Die Visualisierung ändert sich ebenfalls, alle Körper werden durchsichtig und die betroffenen Flächen werden rot hervorgehoben. Die Szene kann gedreht und gezoomt werden, um den vollen Kontext zu verstehen.
Der Fortschritt zur Vorbereitungsphase ist blockiert, bis alle schweren Probleme entfernt oder zurückgewiesen wurden.
Probleme zurückweisen
Probleme können zurückgewiesen werden, indem die Abweisenschaltfläche ausgewählt wird.
Ein Problem zurückzuweisen ist das Äquivalent zur Akzeptanz der Informationen, aber mit der Entscheidung, fortzufahren.

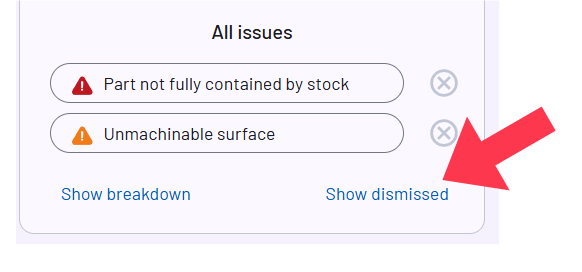

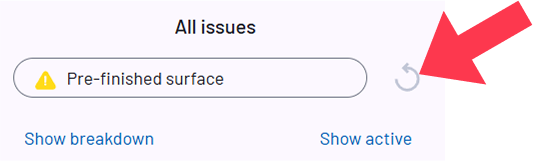

Zurückgewiesene Probleme können durch Auswahl der Schaltfläche Zurückgewiesene anzeigen wieder abgerufen werden und anschließend die Schaltfläche „Abrufen“ auswählen.
Andernfalls werden zurückgewiesene Probleme im Haupt-Teilanalyse-Panel nicht angezeigt.
Details anzeigen kehrt zur vollständigen Auflistung der Probleme zurück.
