Delte kontroller og hvordan man læser skyderne

Hver operation i Cutting Parameters Explorer benytter det samme sæt af kontroller. Lær dem én gang her, så vises det kun, hvilke parametre den enkelte operations side viser.

Konservativ ↔ Aggressiv

Den store skyder under diagrammet er en enkelt masterknap. Skub den mod Konservativ, og hver anbefalet værdi skifter mod sikrere skæring — lavere kræfter, mindre varme, længere værktøjsliv, men et langsommere arbejde. Skub den mod Aggressiv, og anbefalingerne går efter hastighed og større materiale fjernelse, på bekostning af større belastning på værktøjet, delen og maskinen. Det er den hurtigste måde at rebalancere hele arbejdet i én bevægelse; de enkelte skydere finjusterer derefter derfra.

Læsning af en parameter skyder

Hver parameter er en horisontal bane med markeringer på den. Legenden øverst på panelet navngiver dem:

Område håndtag — enderne af båndet, du tillader, at værdien ligger indenfor.

Nuværende værdi — hvor værdien ligger lige nu.

Anbefalet værdi — explorerens foreslåede indstilling.

Værdi ved grænse — vist når en værdi er fastgjort mod en maskine eller værktøjsgrænse.

Træk i et håndtag	Indsnævr eller udvid det område, værdien har lov til at tage.
Indtast en værdi	Klik på værdien for at indtaste et præcist nummer i stedet for at trække. (Klik på låsikonet for at skrive en værdi).
Lås	Fastgør en værdi, så explorer ikke kan flytte det, når du ændrer noget andet. Klik på låsikon-knappen for at skrive en værdi.
Nulstil	Returner en parameter til den anbefalede værdi.

Justerbare rækker vs. aflæsninger

Justerbare parametre er dem, du direkte kan begrænse med skyderen. Aflæsningsparametre (for eksempel materiale fjernelseshastighed, føde pr. tand eller værktøjsafvigelse i nogle operationer) er beregnede resultater — de reagerer, når du ændrer de justerbare, så du kan se konsekvenserne af en ændring, før du forpligter dig til den.

Justerbar række

(Eksempel: Spindelhastighed)

Kun aflæsning

(Eksempel: Materiale fjernelseshastighed)

Enheder

Længder følger dine enhedspræferencer — etiketten i hjørnet af skærmen (f.eks. tommer) fortæller dig, hvilken der er aktiv. Skift din præference mellem millimeter og tommer ommærker og konverterer hver værdi automatisk. Hastigheder (omdr./min), vinkler (grader) og andre værdier vises i deres standardenheder uanset.

Skæring og Rampning faner

Nogle operationer skal lette værktøjet ind i materialet med en rampning eller helikal indføringsbevægelse. For disse opdeler explorer kontrollerne i en Skæring fane (hovedpassagen) og en Rampning fane (indføringsbevægelsen), hver med sine egne parametre.

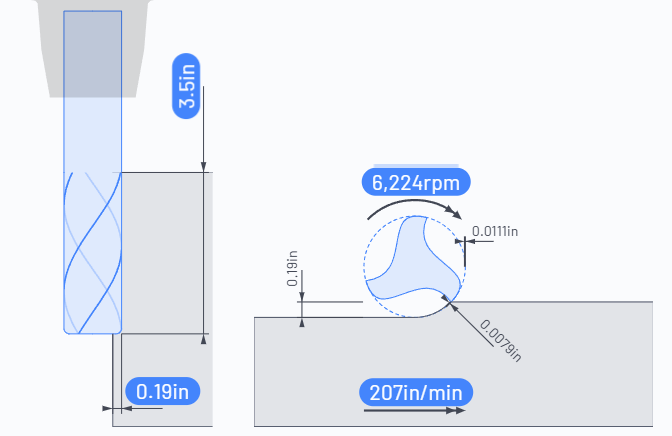

Engagementdiagrammet

Illustrationen til venstre viser værktøjet og det snit, det laver, annoteret med de vigtigste dimensioner (snitdybde, snitbredde, hastigheder og føde). Det opdateres, når du justerer parametrene, hvilket giver dig en visuel fornemmelse af, hvad tallene betyder.

Gemning

Gem skæringsparametre gemmer dine valg for operationen; Annuller afviser explorer.
