Hvert værktøj, som CAM Assist arbejder med, har brug for en holder — den del, der griber fat i skære værktøjet og forbinder det med maskinens spindle. CAM Assist bruger holderens form til at kontrollere for kollisioner og holde de værktøjsbaner, den genererer, sikre og realistiske. Hvis et værktøj ankommer uden en holder, opretter CAM Assist en fornuftig standardholder til dig, som du kan forfine her.
Du finder skærmen Holder egenskaber som det tredje trin i værktøjsmonterings-editoren (Monteringsegenskaber → Værktøjs egenskaber → Holder egenskaber → Præindstillinger). Denne vejledning gennemgår hvert felt på den skærm, i den rækkefølge, som in-app turen præsenterer dem.
Bemærkning om enheder. Længdefelter følger dit valgte enhedssystem, så de vises enten i millimeter eller inches. Forkortelsen i parentes efter hver etiket (for eksempel DCONWS) er den standardiserede værktøjs kode for den egenskab — nyttig, hvis du krydsrefererer et producent datablade.
Forslåede værdier. Hvor et felt er tomt, men CAM Assist kan udlede en fornuftig værdi, viser det et forslag under feltet. Klik på forslaget for at anvende det.
Navn & beskrivelse
- Navn — en genkendelig betegnelse for holderen. Dette importeres fra dit værktøjsbibliotek, hvor det er tilgængeligt; du kan redigere det frit.
- Beskrivelse — en valgfri fri tekstnote (for eksempel en brugervejledning eller intern reference).
Intet af felterne påvirker, hvordan CAM Assist bearbejder delen — de er der for at hjælpe dig med at identificere holderen i dit bibliotek.
Hovedgeometri
Dette er den del, der betyder mest for sikre værktøjsbaner: den fysiske form af holderen.
Forbindelsesdiameter, arbejdsemneside (DCONWS)
Diameteren af holderen, hvor den møder skære værktøjet (arbejdsemnesiden — den ende nærmest delen). Dette er bunden af holderen, tættest på hvor skæringen sker.
Holdersegmenter
En holder beskrives som et stabel af segmenter, der løber fra arbejdsemneside (bunden, nærmest delen) op til maskineside (toppen, tættest på spindle). Hvert segment er én sektion af holderens profil; sammen beskriver de dens fulde form — for eksempel en slank næse nær værktøjet, der breder ud til en tykkere krop højere oppe.
Hvert segment har tre værdier:
- Kropsdiameter (BD) — diameteren af den sektion. For en afsmalnet sektion er dette diameteren ved dens arbejdsemneside (nedre) ende.
- Kropslængde (LB) — hvor langt sektionen strækker sig langs holderens akse. Længderne af alle segmenterne sammen udgør holderens samlede længde.
-
Kropshalv-afsmalningsvinkel (BHTA) — halv-vinklen af sektionens afsmalning:
- 0° — en lige, cylindrisk sektion (parallelle sider).
- En positiv vinkel — en kegle, der breder sig mod maskinesiden, brugt til at beskrive afsmallede holdere.
Tilføjelse og fjernelse af segmenter
- Brug knappen + på maskinesiden for at tilføje et nyt segment øverst. Dette giver dig mulighed for at opbygge mere komplekse former — for eksempel en bred krop, der sidder over en slank næse.
- Segmenterne fjernes fra maskinesiden indad, så du kan trimme holderen tilbage et segment ad gangen ved hjælp af slette (skraldespand) ikonet på det øverste segment.
Live preview
Diagrammet til højre opdateres, mens du redigerer, og tegner holderens profil mod skære værktøjet. Brug det til at kontrollere formen, før du gemmer — hvis et segment ser forkert ud, vil forhåndsvisningen normalt gøre det klart.
Holdermaterialer
Kropsmaterialekode (BMC)
Hvad holderens krop er lavet af. Dette påvirker CAM Assist's kollision og stivhed opførsel. Vælg den tætteste match fra listen.

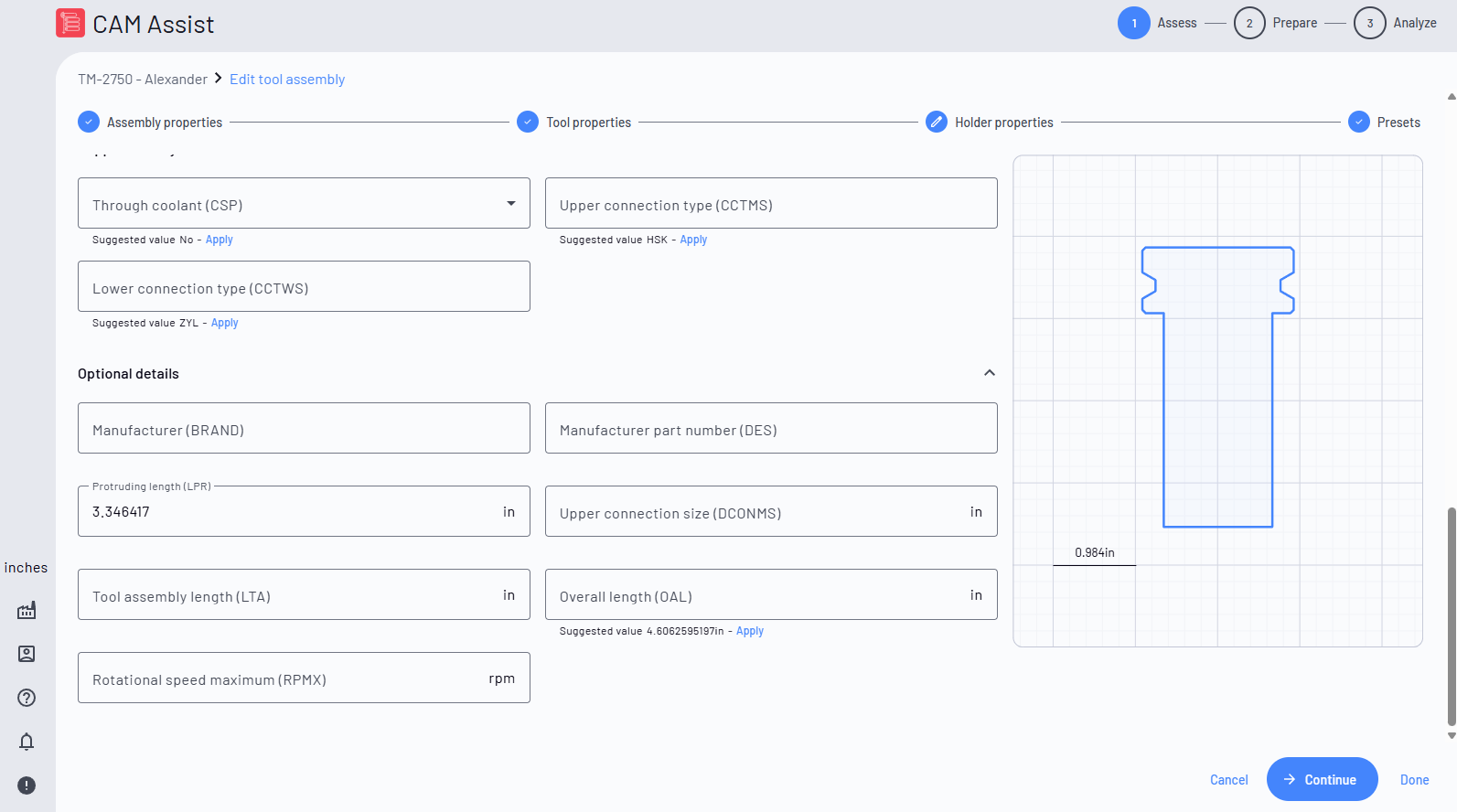

Supplerende data
Valgfri ekstra oplysninger, der gør holderdefinitionen mere komplet. Udfyld disse, når dit værktøjsbibliotek giver dem.
- Gennemkøling (CSP) — om holderen understøtter kølevæske leveret gennem værktøjet.
- Øverste forbindelsestype (CCTMS) — forbindelsesstandarden på maskinesiden (spindleenden), for eksempel en bestemt afsmalning eller værktøjsinterface.
- Nederste forbindelsestype (CCTWS) — forbindelsesstandarden på arbejdsemnesiden (værktøjsenden).
Valgfri detaljer
Referenceinformation, der hjælper med at holde dit bibliotek pænt og sporbart. Ingen af disse er nødvendige for at køre CAM Assist, men de er nyttige til dokumentation og til at matche holdere tilbage til en leverandørkatalog.
- Producent (BRAND) — holderens producent.
- Producentens delenummer (DES) — leverandørens del-/betegnelse nummer.
- Udstående længde (LPR) — hvor langt holderen stikker ud.
- Øverste forbindelsesstørrelse (DCONMS) — forbindelsesdiameteren på maskinesiden.
- Værktøjsmonteringslængde (LTA) — den samlede længde af den komplette værktøjsmontering.
- Samlet længde (OAL) — den samlede længde af holderen.
- Rotationshastighed maksimum (RPMX) — den maksimale sikre spindelhastighed for denne holder, i RPM.
Tips
- Du behøver ikke at udfylde alt. Afsnittet Hovedgeometri er det, der holder værktøjsbaner sikre; de andre sektioner er valgfri detaljer.
- Hold øje med live preview, mens du redigerer — det er den hurtigste måde at bekræfte, at holderen ser rigtig ud.
- Hvor CAM Assist tilbyder en forslået værdi, er det normalt en god udgangspunkt, som du derefter kan justere.
- Når du er tilfreds, skal du bruge Fortsæt for at gå videre til præindstillingerne, eller Færdig for at gemme og afslutte.
