Egenskaber for twistbor

En twistbor producerer runde huller. CAM Assist har brug for sin diameter, rækkevidde og spidsets geometri for at planlægge borecykler og gennembrud.

ℹ️ Hvert værktøj viser også Navn, Beskrivelse, Værktøjstype, Tilladte anvendelser og Tilladte materialer ovenfor geometri sektionerne — se oversigten.

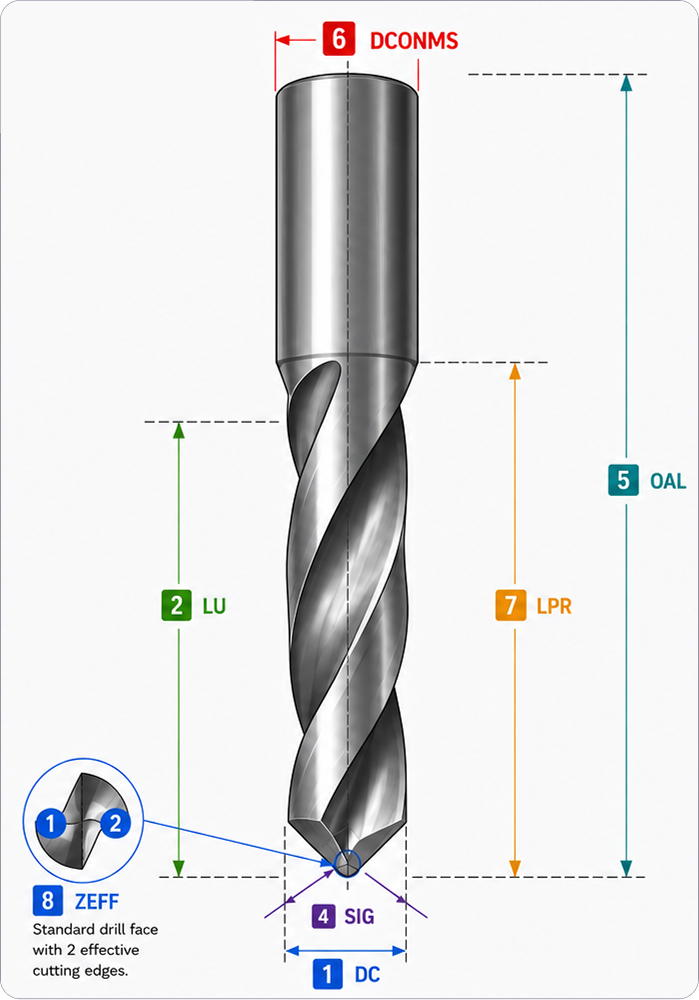

Brug denne nøgle til at forstå, hvad hver inputværdi styrer på borren. 1. Diameter (DC) Den fulde diameter af borren. Dette er skærediametret. 2. Anvendelig længde (LU) Fløjlængden eller den maksimale borre dybde. Dette er, hvor langt ned borren vil kunne skære. Anvendelig længde (LU) repræsenterer fløjlængden og bestemmer den maksimale bore dybde. Hvis borren ikke kan nå bunden af et hul eller den ønskede dybde, skyldes det typisk, at den anvendelige længde er utilstrækkelig. 3. Spidstype Borens spids stil. Spidslængde: Justerer den aksiale længde af borens spids. Softwaren ændrer automatisk den inkluderede spidse vinkel (SIG) for at opnå den valgte spidslængde. Spidsvinkel: Sætter en fast inkluderet spidsvinkel (SIG) for en traditionel konisk spids. 4. Spidsvinkel (SIG) Den inkluderede vinkel af borens spids (bruges kun når Spidsvinkel Spidstype er valgt). 5. Samlet længde (OAL) Den fulde fysiske længde af borren fra spidsen til maskinens side. 6. Tilslutningsdiameter maskinside (DCONMS) Diameteren af skaftet, der passer ind i holderen eller spindlen. 7. Udstik længde (LPR) Den længde, som borren stikker ud fra holderen i en samling (stickout). 8. Ansigt effektiv skærekant antal (ZEFF) Antallet af effektive skærekanter på borens front. For standardbor er dette 2.



Hovedskæredimensioner

Diameter DC	Bordiameteren; sætter hulstørrelsen og er en primær drivkraft for foder og hastigheder.
Anvendelig længde LU	Fløjlængden (anvendelig længde), som sætter det dybeste hul, borren kan producere.
Spidstype	Hvordan spidse geometrien defineres: ved Spidslængde eller ved Spidsvinkel. Det matchende felt vises nedenfor.
Spidslængde PL Spidslængde	Den aksiale længde af borens spids.
Spidsvinkel SIG Spidsvinkel	Den inkluderede vinkel af spidsen (f.eks. 118° eller 140°). Påvirker tryk, centrering og formen på hulbunden.
Ansigt effektiv skærekant antal ZEFF	Antal skærekanter ved spidsen (typisk to). Skalerer feedhastigheden.

Ikke-skærende geometri

Samlet længde OAL	Total længde fra holderens ansigt til spidsen.
Tilslutningsdiameter maskinside DCONMS	Skaft-/tilslutningsdiameteren, hvor borren møder holderen.
Udstik længde LPR	Borrelængdens standardudstik (stickout); samlinger kan tilsidesætte det.
Skaftstil	Grundlæggende for et simpelt skaft, eller Avanceret for en trinvist krop profil (kropssegmenter), når kroppen ikke er en simpel cylinder.

Værktøjsmaterialer

Værktøjsmateriale BMC	Borens substrat (f.eks. carbide, HSS).
Belægnings egenskab CTP	Om borren er belagt.
Belægning COATN	Navnet/betegnelsen på belægningen, hvis nogen.
Grademærkning GRDID	Producentens grad.

Supplerende skæredimensioner

Fløjt helix vinkel FHA	Helixvinklen af fløjterne; påvirker spånavgang.
Kølevæske forsyning CSP	Om borren har gennem værktøjet kølevæske (vigtigt for dybe huller).
Tilslutningskode type maskinside CCTMS	Standardiseret tilslutning/interfaced kode på maskinsiden.

Valgfri detaljer

Producent BRAND	Værktøjsproducent.
Producentens delenummer DES	Katalog-/delenummer.
Fløjt længde LCF	Længden af fløjtsektionen (spåne sektion).
Skaft længde LS	Længden af skaftet.
Klem længde maskinside LSCMS	Længde klemmet i holderen på maskinsiden.
Funktionel længde LF	Funktionel længde af borren.
Værktøjs samlingslængde LTA	Samlet
