Sådan får du CAM Assist's cyklustidsestimater til at matche det, der faktisk sker på din maskine.
Hvad skaleringsfaktoren gør
Skaleringsfaktoren justerer CAM Assist's beregnede cyklustid, så det stemmer overens med den faktiske bearbejdningstid, du ser ved spindlen. Beregningen alene kan ikke tage højde for alt, hvad en fysisk maskine gør — acceleration og deceleration ved hver bevægelse, ophold, værktøjspidser og den generelle effektivitet af udstyret — så estimatet løber ofte lidt kort eller langt. Skaleringsfaktoren lukker dette gab.
Det er en simpel procentdel, der anvendes på estimatet. Ved 100% forbliver estimatet præcist som beregnet. Ved 150% multipliceres hvert estimat med 1,5. Så hvis CAM Assist vurderer 20 minutter, men delen faktisk tager 30, bringer en skaleringsfaktor på 150% rapporten i overensstemmelse.
Hvor du finder den

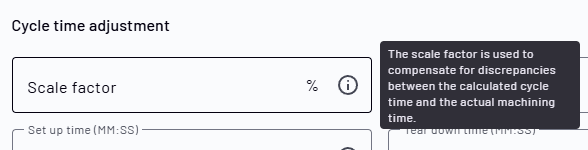

Skaleringsfaktoren findes i en maskines indstillinger, så hver maskine kan have sin egen værdi — nyttigt når dine maskiner kører med forskellige hastigheder i den virkelige verden.
Efterlad feltet tomt eller indstil det til 100%, hvis du ikke vil have nogen justering. Hvad end du indtaster, gælder for hvert estimat, CAM Assist producerer for den maskine.
Hvordan man finder den rigtige værdi
Du skal ikke gætte. Kør en del gennem CAM Assist med skaleringsfaktoren slået fra, sammenlign estimatet med et tidspunkt, du stoler på, og lad tallene give dig procentdelen.
- Indstil skaleringsfaktoren til 100% (eller lad den være tom). Dette giver dig CAM Assist's rå, ujusterede estimat — det tal, du vil korrigere.
- Kør CAM Assist på en repræsentativ del og noter cyklustiden, den rapporterer. Kaldes dette CAM Assist estimat.
- Få en reference tid, du stoler på for den samme del. Dette er typisk cyklustiden fra dit CAM-pakke efter publicering af værktøjsbanerne, men det kan også være en faktisk målte kørsel på maskinen. Kaldes dette referencetid.
- Divider referencetiden med CAM Assist estimatet, og gang med 100. Det er din skaleringsfaktor.
- Indtast resultatet i skaleringsfaktorfeltet og kør det igen. Den rapporterede tid skal nu matche din reference.
Beregningen
Dette er "tværmultiplikation" skrevet ud. Du løser en proportion: CAM Assist estimatet svarer til 100%, som referencetiden svarer til den skaleringsfaktor, du ønsker.
Omarrangeret, det er:
9:36 er 9 min 36 s = 576 sekunder = 9,6 minutter.Eksempler
Eksempel 1 — den grundlæggende sag
CAM Assist vurderer 20:00. Delen tager faktisk 30:00 på maskinen.
Skaleringsfaktor = (30 ÷ 20) × 100 = 150%
Estimatet var for kort, så du skalerer det op.
Eksempel 2 — referencetid fra CAM-pakken
Med skaleringsfaktoren på 100%, rapporterer CAM Assist 24:00. Dit publicerede CAM-pakke program for den samme del kommer ud til 30:00.
Skaleringsfaktor = (30 ÷ 24) × 100 = 125%
Eksempel 3 — når estimatet er for lang
CAM Assist rapporterer 12:00, men din referencetid er kun 9:36 (9,6 minutter).
Skaleringsfaktor = (9,6 ÷ 12) × 100 = 80%
Her var estimatet for højt, så en værdi under 100% trækker det ned.
Eksempel 4 — arbejde i sekunder
CAM Assist estimat 18:45 (1.125 s). Referencetid 22:30 (1.350 s).
Skaleringsfaktor = (1.350 ÷ 1.125) × 100 = 120%
Hurtig reference
| CAM Assist estimat | Referencetid | Beregning | Skaleringsfaktor |
|---|---|---|---|
| 20:00 | 30:00 | 30 ÷ 20 × 100 | 150% |
| 24:00 | 30:00 | 30 ÷ 24 × 100 | 125% |
| 12:00 | 9:36 | 9,6 ÷ 12 × 100 | 80% |
| 18:45 | 22:30 | 1350 ÷ 1125 × 100 | 120% |
Tips til en pålidelig faktor
- Brug en del, der er typisk for det, du kører på den maskine. En faktor finjusteret på en usædvanlig del vil ikke generalisere godt.
- Beregn pr. maskine. En hurtig, kraftfuld maskine og en ældre, langsommere en vil have brug for forskellige faktorer, og indstillingen gemmes mod hver maskine af netop den grund.
- For et mere stabilt tal, gennemsnit resultatet over to eller tre dele i stedet for at stole på en enkelt.
- Genbesøg faktoren, hvis du ændrer værktøjsstrategi, fremføringer og hastigheder, eller selve maskinen — det gab, det korrigerer for, kan ændre sig.
FAQ
Hvad sker der, hvis jeg lader skaleringsfaktoren være tom?
CAM Assist behandler det som 100% og rapporterer det rå estimat uden justering.
Kan skaleringsfaktoren være under 100%?
Ja. Hvis CAM Assist overvurderer, skalerer en værdi under 100% den rapporterede tid ned (se Eksempel 3).
Ændrer det mine værktøjsbaner eller bearbejdningsstrategi?
Nej. Skaleringsfaktoren påvirker kun den rapporterede cyklustid i estimatet. Den rører ikke værktøjsbanerne, fremføringer, hastigheder eller noget, hvad maskinen faktisk gør.
Hvilken referencetid skal jeg bruge — CAM-pakken eller en reel maskinkørsel?
Begge fungerer. Tiden fra det publicerede CAM-pakke er den mest praktiske og gentagelige. En målt kørsel på maskinen er den mest nøjagtige. Brug den, du stoler mest på for den maskine.
