Analyse-trinnet giver feedback på en aktiv CAM Assist-kørsel og muligheden for at forfine programmet, før det sendes til CAM-pakken. Informativ fremdriftsinformation vises på skærmen, og nøglemålinger for programmet vises ved afslutning.
En struktureret visning af programmet er tilgængelig, så snart CAM Assist har beregnet det første sæt operationer. En sammenligningsfane er også tilgængelig for at sammenligne ydeevnen af de valgte værktøjsbiblioteker med et alternativ.
Arbejdsgang
Feedback på den aktive kørsel vises automatisk, når CAM Assist startes. Ligesom i Vurderings-trinnet vises eventuelle problemer i Strategi Analyse-panelet, og kan gennemgås ved at klikke på dem. Send til CAM-pakke-knappen aktiveres, når alle operationer er blevet genereret; klik på denne knap for at lukke brugergrænsefladen for CAM Assist og sende programmet til CAM-pakken.
Program-fanen aktiveres, så snart det første sæt operationer er genereret af CAM Assist. Dette giver en struktureret visning af programmet og en redigeringsmulighed for hver operation.
Sammenligning-fanen aktiveres, når alle operationer er genereret, og giver en side-om-side visualisering af to programmer: et genereret med de valgte biblioteker; og et alternativ genereret med enten et teoretisk komplet bibliotek eller et sæt alternative værktøjsbiblioteker defineret på siden Mine værktøjsbiblioteker.
Layout
Analyse-skærmen giver en kontekstuel visning til venstre på skærmen med en stor visualisering af scenariet til højre. Indholdet af denne visning opdateres automatisk, efterhånden som den aktive CAM Assist-kørsel skrider frem, og er opdelt i følgende faner:
- Bearbejdelighed - Feedback på den aktive CAM Assist-kørsel, herunder cyklustid og færdige flader.
- Program - Struktureret visning af det genererede program.
- Sammenligning - Side-om-side sammenligning af det ønskede program med et alternativ.
- Program-fanen aktiveres, når det første sæt operationer er genereret af CAM Assist
- Sammenligning-fanen aktiveres, når det fulde program er genereret af CAM Assist
Bearbejdelighed-fane
|
Bearbejdelighed-fanen indeholder følgende oplysninger:
|

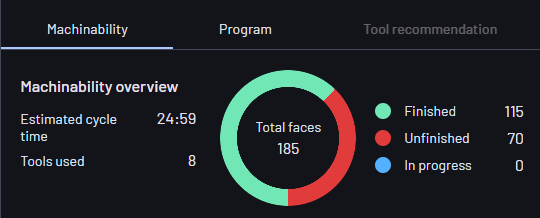

Bearbejdelighed feedback
|
Problemer, der opstår under programgenerering, vises i feedback-panelet under oversigten. Disse udvider dem, der vises i Vurderings-trinnet, da de er specifikke for opsætningerne, værktøjsbibliotekerne og de anmodede parametre - for eksempel identificeres tilgængelighedsproblemer nu for de valgte værktøjer, og problemer med udstående kan blive fremhævet. Problemer grupperes efter type og listes i panelet. Klik på et problem for at gøre delen transparent og fremhæve de berørte flader i rødt. |
Program-fane
|

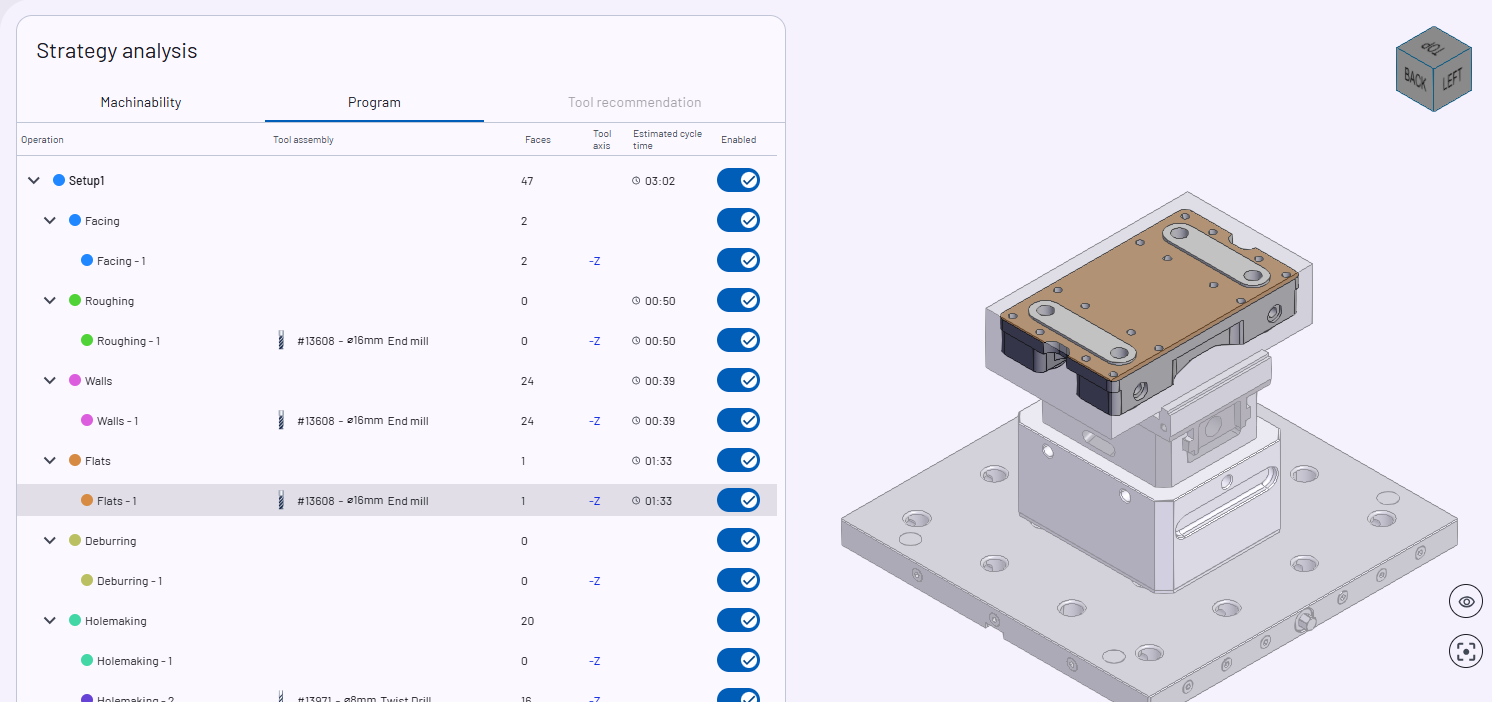

Program-fanen giver en struktureret visning af de genererede operationer grupperet efter opsætning og type. Følgende oplysninger vises for hver operation:
|
Ved at klikke på en opsætning eller operationsgruppe fremhæves alle flader færdiggjort eller volumener fjernet af alle operationer i gruppen.
Tekniske noter
Cyklustidsberegning
Operationcyklustider beregnet af CAM Assist er et skøn over de opnåelige cyklustider, der beregnes ud fra første principper. Fysiske maskineegenskaber som accelerationer overvejes ikke, ligesom førings- eller forbindelsesbevægelser.
For grovbearbejdningsoperationer beregnes cyklustiden ud fra volumen af materiale, der skal fjernes, og materiale fjerningshastigheden af det valgte værktøj ved hjælp af skærefaktorværdier.
For finishoperationer beregnes cyklustiden ud fra den estimerede skæreafstand og fremføringshastigheden fra de valgte værktøjs skæreparametre.
```
