CAM Assist-brugergrænseflade

Om CAM Assist-brugergrænsefladen

CAM Assist leverer en visuelt rig brugergrænseflade (UI) uafhængig af den anvendte CAM-pakke. Den er specifikt designet til at guide brugerne gennem en succesfuld kørsel af CAM Assist med intuitive kontroller og skræddersyede visualiseringer.

Indhold

Ændre størrelse og repositionering af CAM Assist-vinduet

Navigationskomponenter

Visualiseringskomponenter

Brugergrænsefladen vises automatisk, når CAM Assist startes, og lukkes, når det genererede CAM-program sendes tilbage til CAM-pakken. Den styrker hovedarbejdsgangen for CAM Assist ved at give tidlig vurdering af delen; forberedelse af bearbejdning scenariet; og analyse af det genererede program.

CAM Assist arbejdsproces

Centralt i brugergrænsefladen er arbejdsprocessen, der er designet til at guide brugerne gennem en succesfuld kørsel af CAM Assist. Dette er illustreret nedenfor og forklaret i de følgende sider.

Vurder		Forbered		Analyser
Validering af delene og materialerne for tidligt at identificere, hvor CAM Assist ikke vil kunne køre. Dette sker før CAM-strategien genereres. Mere om Vurder-stadiet		Definer scenariet for CAM Assist-kørslen, herunder opsætninger, værktøjer og avancerede konfigurationsfunktioner. Mere om Forbered-stadiet		Gennemgå og rediger CAM-strategien, før den sendes til CAM-programmet for generering af værktøjsbane. Mere om Analyser-stadiet

Ændre størrelse og repositionering

Ændre størrelse

CAM Assist kan ændres i størrelse til hvad der er mest praktisk.

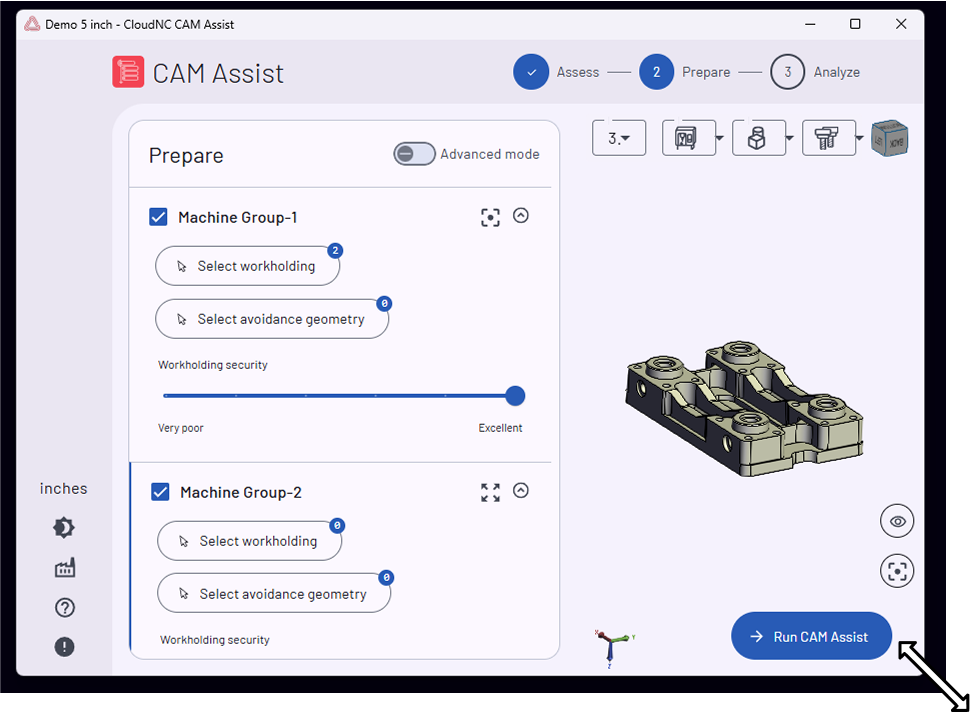

For at ændre størrelsen på CAM Assist, klik og træk en hvilken som helst kant af dens grænseflade til den ønskede størrelse (ikonen for ændring af størrelse vises, når handlingen er tilgængelig).

Som med andre vinduer kan CAM Assist maksimeres ved at klikke på firkantikonet i øverste højre hjørne.

Repositionering

CAM Assist kan placeres hvor som helst på skrivebordet.

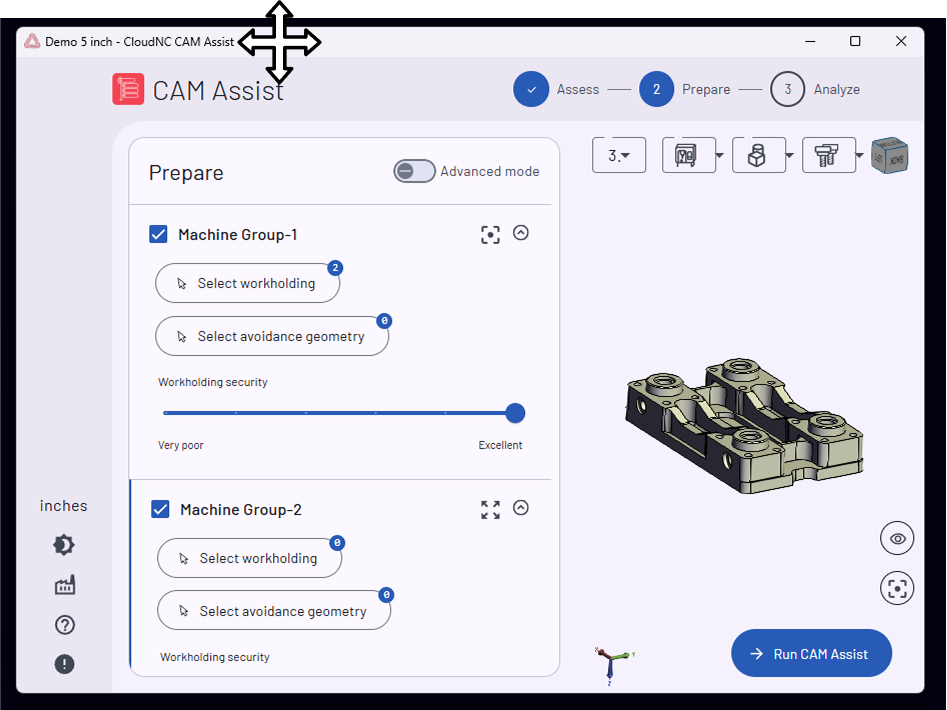

For at repositionere CAM Assist, træk den øverste banner til den ønskede position.

3D Visningsnavigation

Navigationshandling	Musinteraktion
Orbit	Venstre museknap + Bevæge eller Center museknap + Bevæge
Pan	Højre museknap + Bevæge eller Ctrl + Venstre museknap + Bevæge
Zoom	Musehjul eller  Shift + Venstre museknap + Bevæge

UI-komponenter

CAM Assist-brugergrænsefladen omfatter en række komponenter, der er ensartede på tværs af alle sider. Disse inkluderer kontroller over scenariernes visualisering, adgang til konfigurationssiderne og identifikation af den aktive CAM Assist-fase.

Navigationskomponent

Beskrivelse

Indikator for aktiv fase

En stepper-kontrol i øverste højre hjørne af skærmen viser den aktive CAM Assist arbejdsprocesfase.

	Den aktive CAM Assist-fase vises som den blå cirkel med et nummer i.
	Udførte faser vises som fyldte blå cirkler med flueben.
	Fremtidige faser vises som omridscirkler med numre.

Aktive enheder

Den første komponent i venstremenuen angiver de aktuelt valgte enheder.

CAM Assist arbejder ligeså godt i metriske som i imperial enheder, klik på de aktuelle enheder for at ændre,


Lys / mørk tilstand

Kontrol over farvepaletten, der anvendes på tværs af brugergrænsefladen.
