Generer klar-til-bearbejdning bløde kæbe-designs på få sekunder, og spar yderligere 40 minutter fra CAD til første skæring.
CloudNC Soft Jaw Designer er en funktion af CloudNC CAM Assist-udvidelsen til visse integrationer.
Bløde kæber er en type arbejdeholdningsanordning, der bruges i CNC-bearbejdningsprocesser, hvor et nænsomt greb (eller kompleks form) er nødvendigt. De er typisk lavet af et blødere materiale end 'hårde kæber', såsom aluminium eller blødt stål.

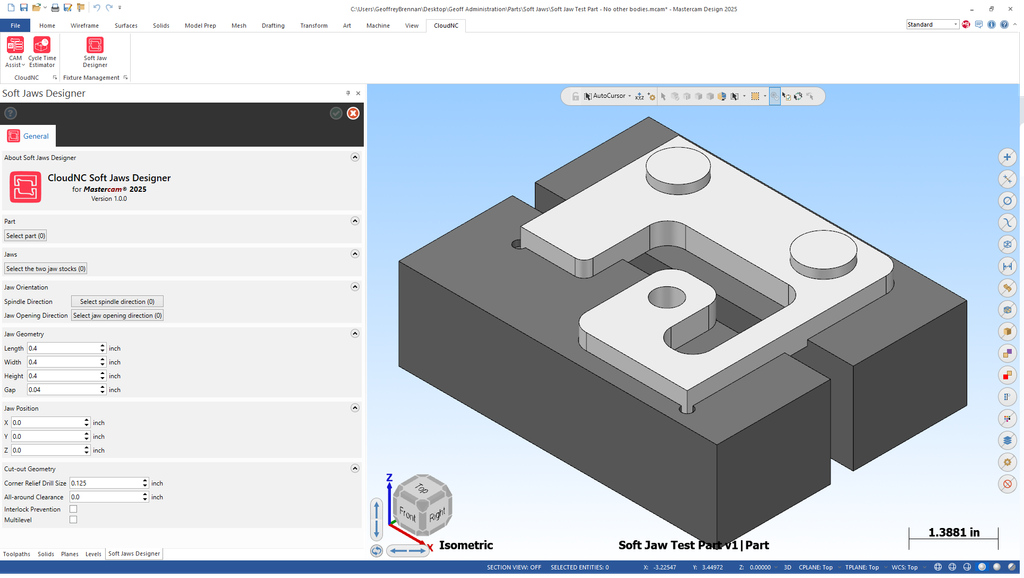

CloudNC 'Soft Jaw Designer'-funktionen bruger indbygget intelligens til effektivt at designe tilpassede fastgøringsanordninger til din del.
Soft Jaw Designer er smart nok til at skabe frirum til skarpe hjørner, undgå sammenflettet geometri og gør, at din del kan placeres sikkert fra flere retninger.
Soft Jaw Designer kan bruges til at designe kæber fra:
- Eksisterende sæt kæbeemner.
- Automatisk genererede sæt kuboider.
Sådan bruger du Soft Jaw Designer
Før du bruger Soft Jaw Designer, skal du have en del åben i dit CAM-program.
Du kan starte med kuboidkroppe, der vil definere de bløde kæber, eller oprette dem fra bunden ved hjælp af værktøjet.
- Åbn en model/del i dit CAM-program.
- Åbn Soft Jaw Designer fra CloudNC-båndet.
- Konfigurer parametrene for bløde kæbe-design (for detaljer, se Soft Jaw Designer - Trin-for-trin instruktioner).
- Klik på køreknappen for at oprette de bløde kæber.
- Kæbe-kropperne vil blive oprettet i et nyt niveau kaldet 'Soft Jaws.'
