Vurdering af CAD-filen inden kørsel af CAM Assist, eller "for-kørsels kontrol", bruges til at tjekke, at dele- og opsætningsoplysningerne er passende for CAM Assist.
Indhold
Vurderingsstadiet giver en tidlig vurdering af skæring scenariet givet til CAM Assist. Eventuelle problemer med scenariet præsenteres i en liste med en alvorlighedsvurdering og potentielle skridt til løsning.
Arbejdsgang
En vurdering udløses automatisk, når CAM Assist startes, og den udføres, mens brugergrænsefladen indlæses. Problemer listes, efterhånden som de opdages af CAM Assist, og et oversigtsdiagram gives ved afslutning.
Fremskridt til Forbered stadiet er tilgængeligt, når vurderingen er gennemført, enten ved at klikke i den aktive stages indikator; klikke på hyperlinket i kortet; eller klikke på knappen Gå til Forbered.
Vurderingsfase
Når en del først indlæses i CAM Assist, vil Vurder fasen køre.
Mens delen indlæses, vil CAM Assist undersøge den for funktioner, der måske ikke kan bearbejdes. Vurderingsskærmen giver en kontekstuel visning til venstre på skærmen med en stor visualisering af scenariet til højre. Indholdet af visningen opdateres automatisk, efterhånden som vurderingen skrider frem, og inkluderer et resumé af resultaterne som et cirkulært diagram, når det er færdigt.
Delanalysepanel
Delanalysepanelet giver et hurtigt overblik over, hvor acceptabel delen er for CAM Assist. Hvis der opdages problemer med delen, ændres kortet, og resultatsdiagrammet viser antallet af alvorlige og advarselsmeddelelser. En liste over problemmaterialer vises også nederst på kortet.

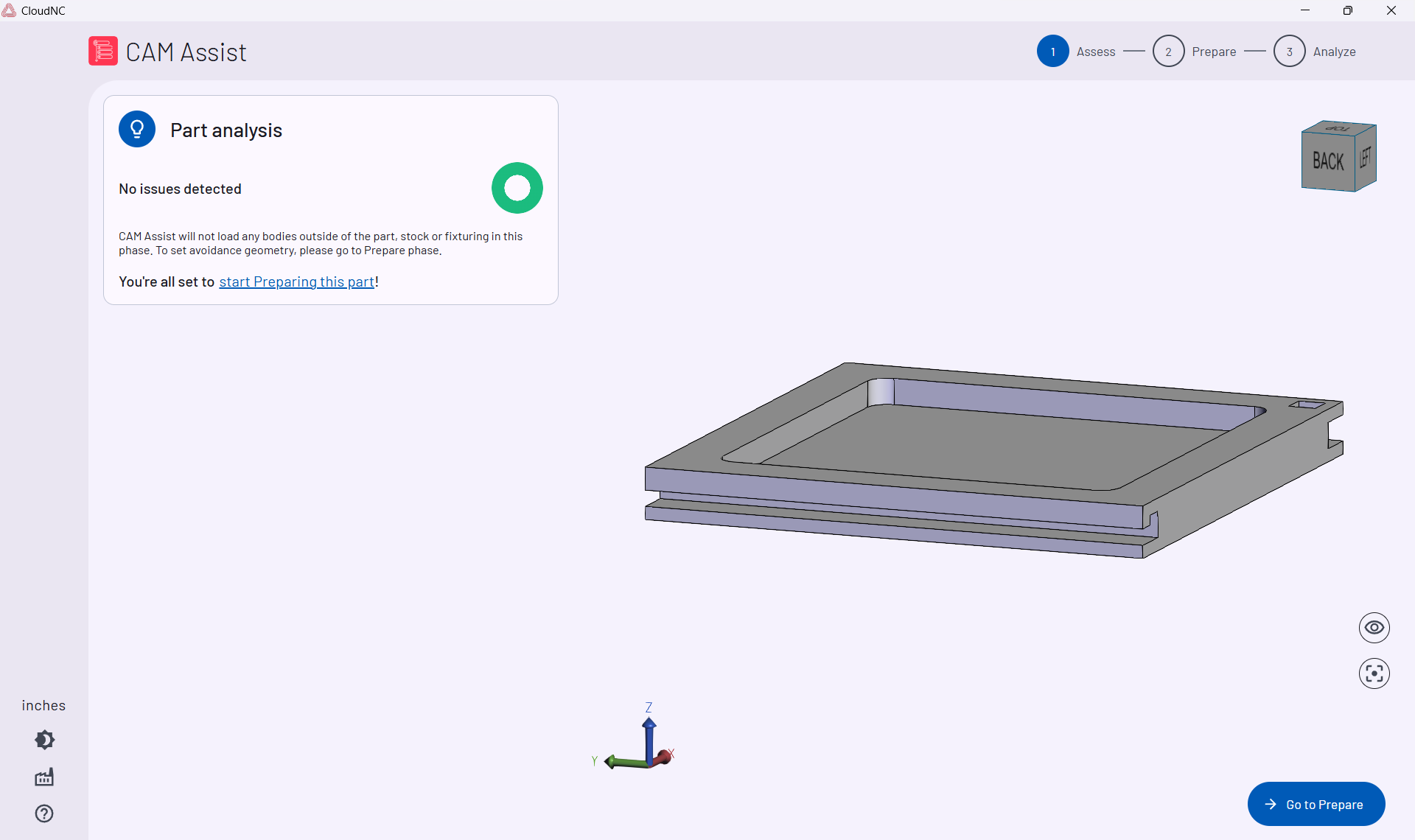

Hvis der ikke er problemer, vil vurderingsdiagrammet være helt farvet grønt (som ovenfor), og meddelelserne vil angive, at delen er klar til Forbered fasen.

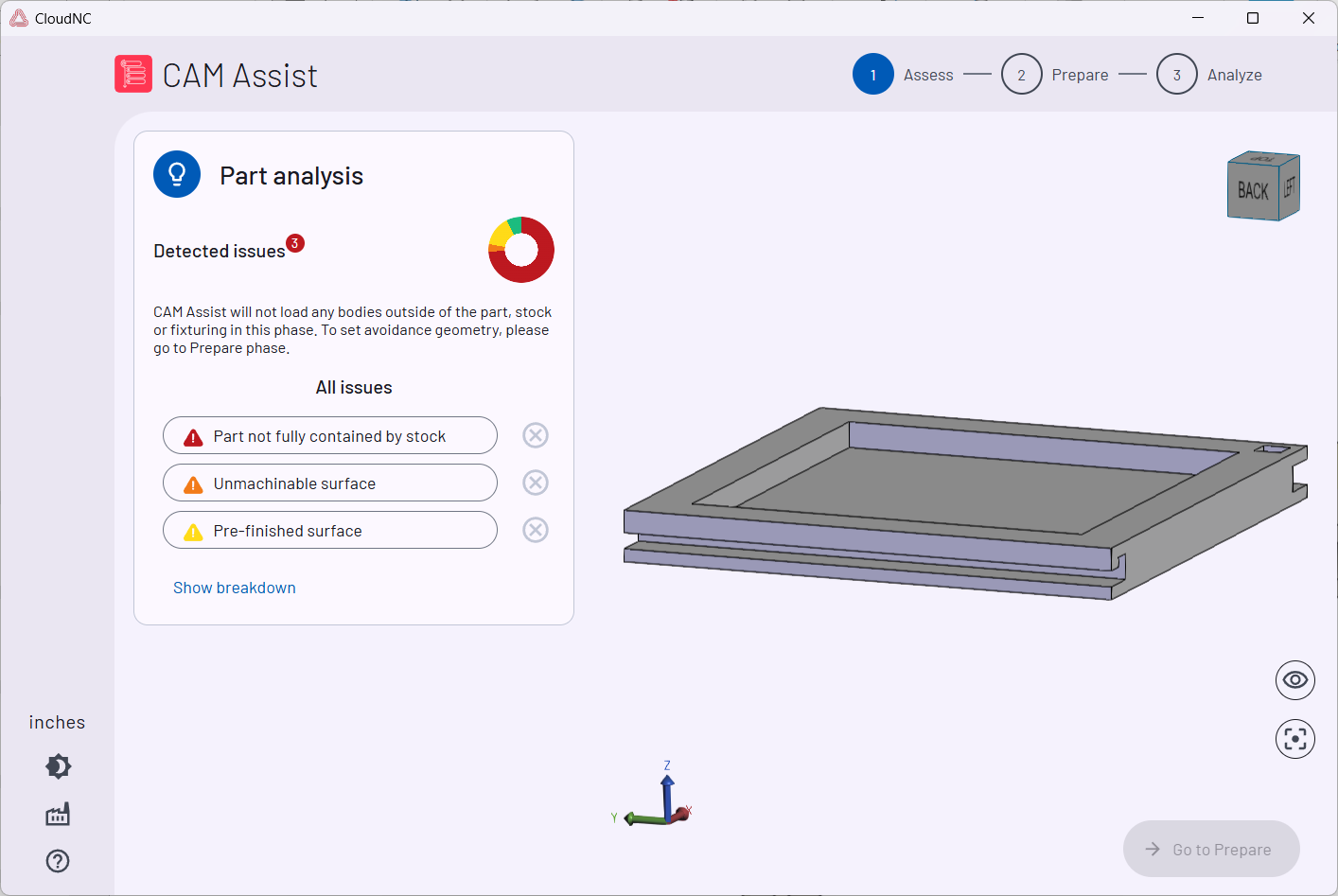

Hvis der er problemer, vil antallet af registrerede problemer præsenteres sammen med en indikation af alvorlighed.
I eksemplet her er der tre (3) registrerede problemer, en af hver kategori.
Undersøgelse af problemer
Der er forskellige kategorier af advarsler, som CAM Assist kan indikere:
-
Gul - Disse er mindre problemer, som kan være brugerens forventninger, eller som måske ikke har alvorlige konsekvenser for bearbejdningen. En almindelig advarsel i denne kategori er, hvis materialet er justeret til fronten af delen (CAM Assist kræver en margen af materiale mellem delen og materialet for at skabe en operation).
-
Orange - Disse er store problemer. Hvis de ikke adresseres, er der en høj sandsynlighed for, at CAM Assist vil producere utilfredsstillende resultater. Et eksempel er en overflade, der ikke kan bearbejdes.
-
Rød - Disse er alvorlige problemer. Hvis de ikke adresseres, vil CAM Assist ikke producere nogen resultater. Et simpelt eksempel er, hvis materialet ikke helt omgiver delen. Generelt anbefales det, at CAM Assist lukkes, og at problemerne adresseres i CAM-pakken, inden der forsøges igen.
Vis opdeling knappen vil give detaljer om alle problemerne.

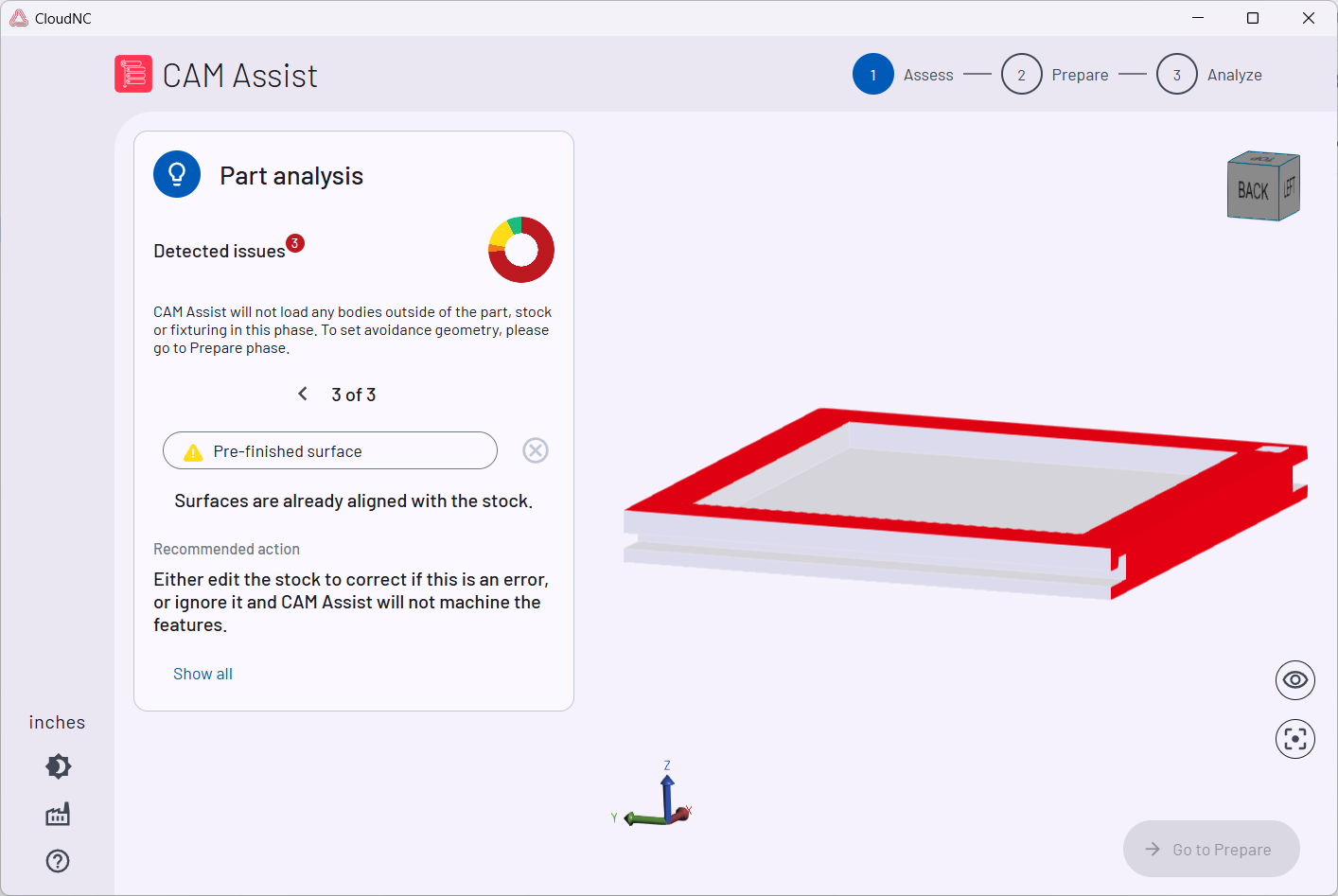

Ved at vælge hvert problem gives der flere detaljer, potentielle handlinger og fremhæver problemet i 3D-visningen. At klikke på ethvert problem i listen vil vise yderligere oplysninger og potentielle skridt til at løse det i kortet. Visualiseringen vil også ændre sig med alle legemer, der bliver gennemsigtige, og de berørte flader fremhæves i rødt. Scenen kan roteres og zoomes for at forstå den fulde kontekst.
Fremskridtet til Forbered fasen er blokeret, indtil alle alvorlige problemer er blevet fjernet eller afvist.
Afvisning af problemer
Problemer kan afvises ved at vælge afvisningsknappen.
At afvise et problem svarer til at acceptere oplysningerne, men vælge at fortsætte.

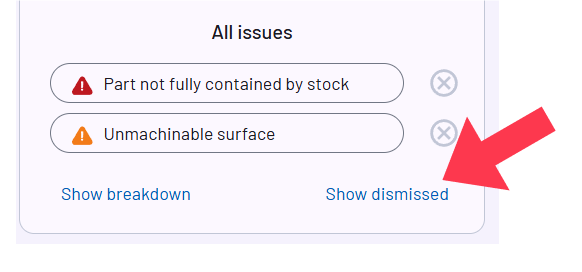

Afviste problemer kan hentes ved at vælge Vis afviste knappen og derefter vælge hente-knappen.
Ellers vil afviste problemer ikke blive præsenteret i det primære delanalysepanel.
Vis opdeling vil returnere til den fulde liste over problemer.
