Fáze Analyzovat poskytuje zpětnou vazbu o aktivním běhu CAM Assist a příležitost k upřesnění strategie před jejím odesláním do CAM balíčku.
Obsah
Fáze Analyzovat poskytuje zpětnou vazbu o aktivním běhu CAM Assist a příležitost k upřesnění programu před jeho odesláním do CAM balíčku. Na obrazovce jsou zobrazeny informativní pokrokové informace a při dokončení jsou zobrazeny klíčové metriky pro program.
Strukturovaný pohled na program je k dispozici, jakmile CAM Assist vypočítá první sadu operací. Také je k dispozici záložka porovnání pro srovnání výkonu vybraných knihoven nástrojů s alternativou.
Pracovní postup
Zpětná vazba o aktivním běhu se automaticky zobrazuje, když je CAM Assist spuštěn. Podobně jako ve fázi Hodnotit se všechny problémy, které se vyskytly, zobrazují v panelu analýzy strategie a mohou být zkontrolovány kliknutím na ně. Tlačítko Odeslat do CAM balíčku je aktivováno poté, co byly vygenerovány všechny operace; kliknutím na toto tlačítko se zavře uživatelské rozhraní CAM Assist a program se odešle do CAM balíčku.
Záložka Program je aktivována, jakmile je vygenerována první sada operací CAM Assist. To poskytuje strukturovaný pohled na program a možnost úprav pro každou operaci.
Záložka Porovnání je aktivována, jakmile jsou vygenerovány všechny operace, a poskytuje vedlejší vizualizaci dvou programů: jednoho vygenerovaného pomocí vybraných knihoven; a alternativy vygenerované buď pomocí teoreticky kompletní knihovny, nebo souboru alternativních knihoven nástrojů definovaných na stránce Můj knihovna nástrojů.
Rozložení
Obrazovka Analyzovat poskytuje kontextové zobrazení vlevo na obrazovce s velkou vizualizací scénáře vpravo. Obsah tohoto zobrazení se automaticky aktualizuje, jak aktivní běh CAM Assist pokračuje, a je rozdělen do následujících záložek:
- Obráběnos - Zpětná vazba o aktivním běhu CAM Assist, včetně doby cyklu a dokončených ploch.
- Program - Strukturovaný pohled na vygenerovaný program.
- Porovnání - Srovnání vyžadovaného programu s alternativou.
- Záložka Program je aktivována, když je generována první sada operací CAM Assist
- Záložka Porovnání je aktivována, když je kompletní program generován systémem CAM Assist

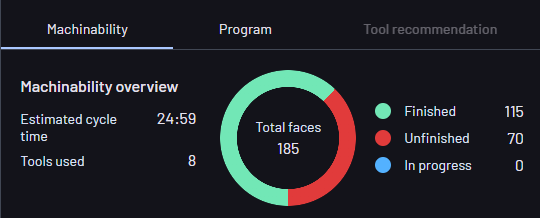

Záložka Obráběnos
|
Záložka Obráběnos obsahuje následující informace:
|
Zpětná vazba k obráběnos
|
Problémy, které nastaly během generování programu, jsou uvedeny v panelu zpětné vazby pod přehledem. Tyto problémy rozšiřují ty, které byly zobrazeny ve fázi Hodnotit, protože jsou specifické pro nastavení, knihovny nástrojů a požadované parametry - například jsou nyní identifikovány problémy s přístupností pro vybrané nástroje a problémy s výčnělky mohou být odhaleny. Problémy jsou seskupeny podle typu a uvedeny v panelu. Kliknutí na problém převede část na poloprůhlednou a zvýrazní postižené plochy červeně. |

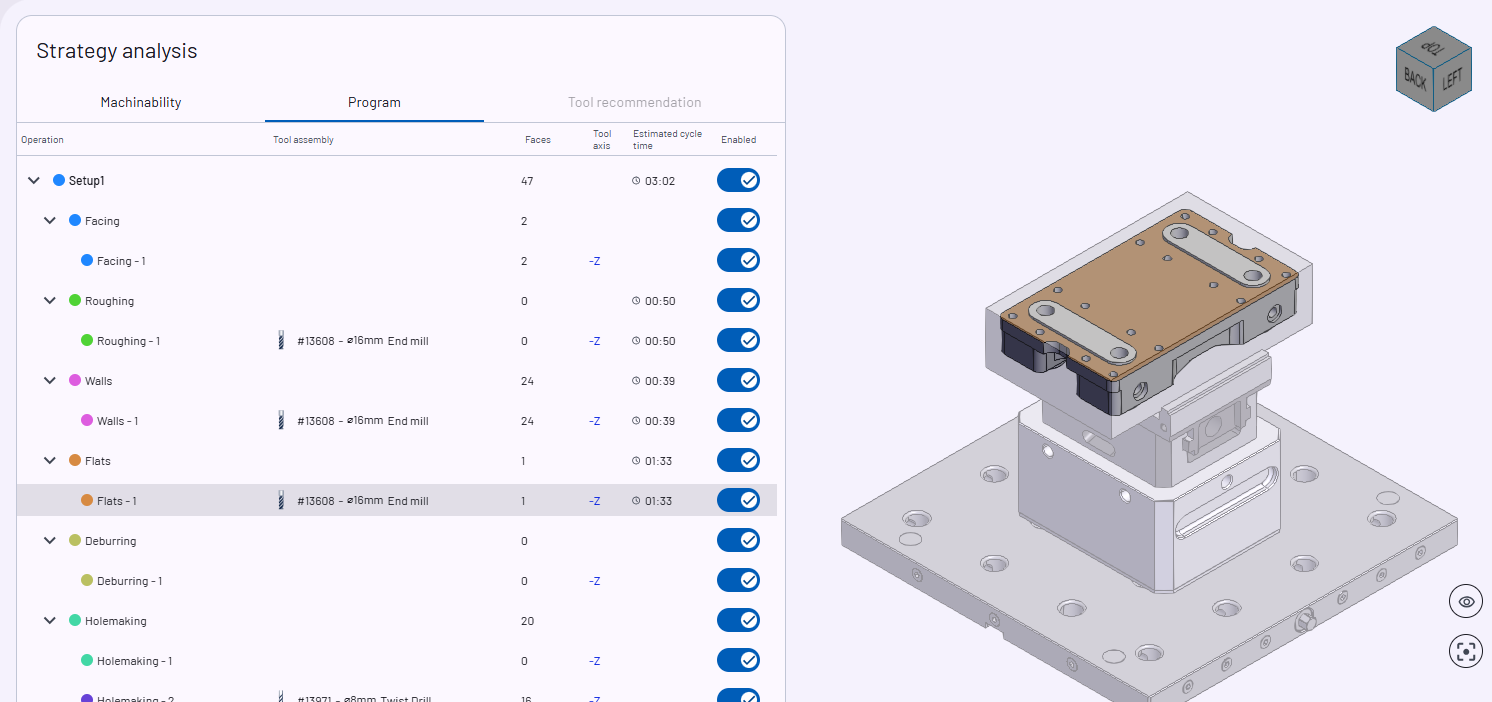

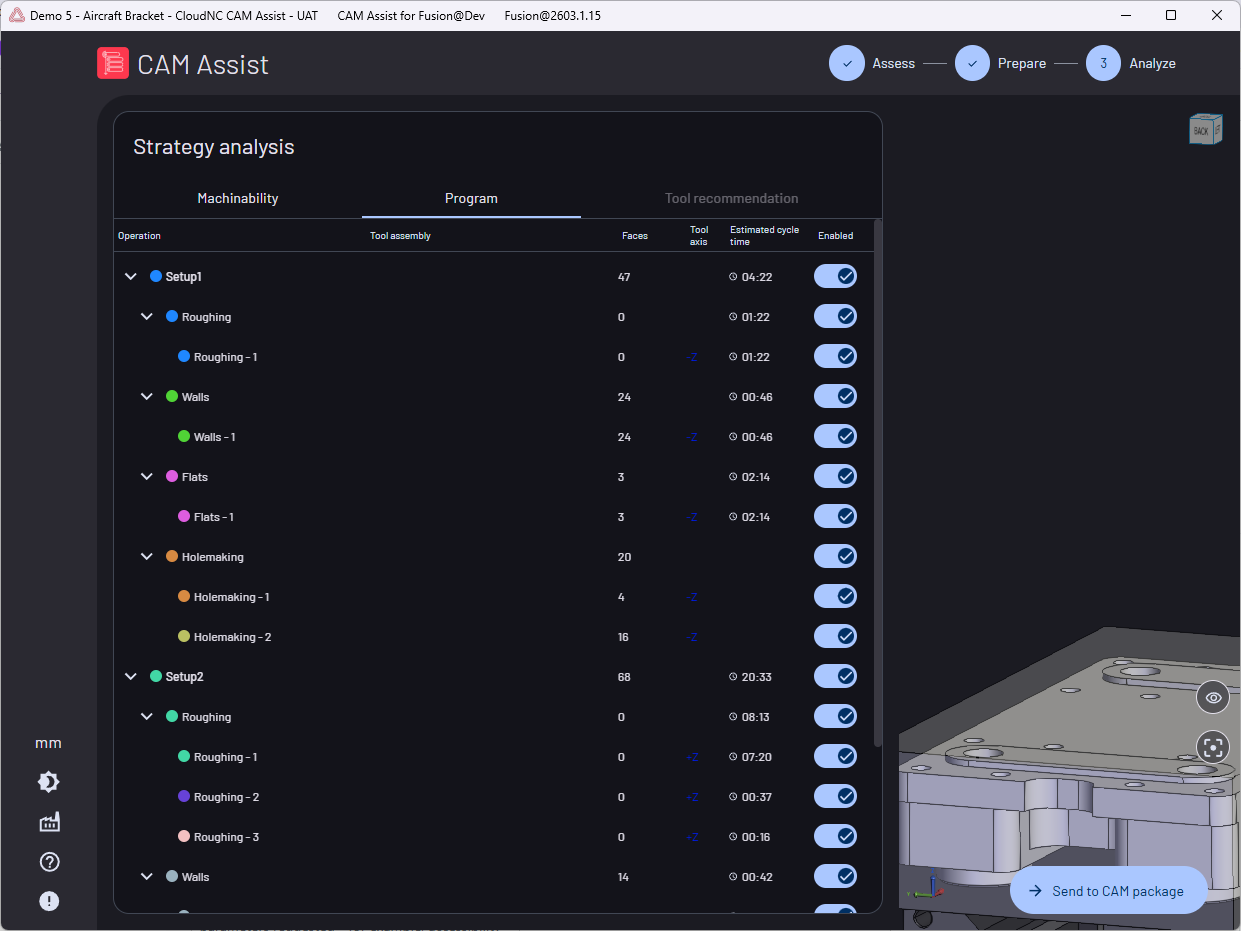

Záložka Program
|
Záložka Program poskytuje strukturovaný pohled na vygenerované operace seřazené podle nastavení a typu. Pro každou operaci jsou zobrazeny následující informace:
|
Kliknutí na skupinu nastavení nebo operací zvýrazní všechny plochy dokončené nebo objemy odstraněné všemi operacemi ve skupině.
Technické poznámky
Výpočet doby cyklu
Doby cyklu operací vypočítané systémem CAM Assist jsou přibližné a odvozené z prvních principů. Fyzikální vlastnosti stroje, jako jsou zrychlení, nejsou brány v úvahu, stejně jako vedení nebo spojovací pohyby.
Pro hrubovací operace je doba cyklu vypočítána z objemu materiálu, který má být odstraněn, a z rychlosti odstranění materiálu vybraného nástroje s použitím hodnot řezu.
Pro dokončovací operace je doba cyklu vypočítána z odhadované vzdálenosti řezu a rychlosti posuvu z řezných parametrů vybran
